Escudo de programación de Arduino Attiny (3 / 5 paso)

Paso 3: corte

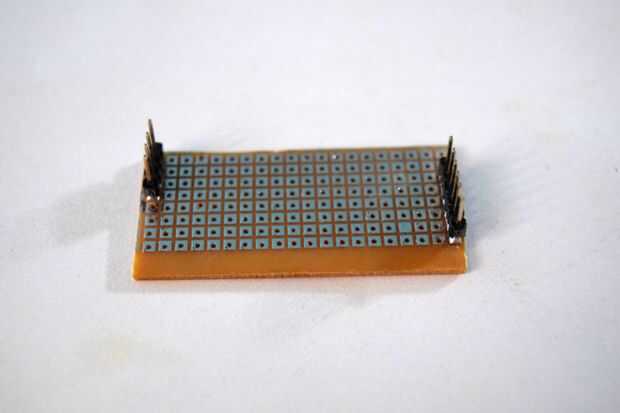

Después de las cabeceras de soldadura permite cortar el exceso PCB, para ello utilicé una herramienta rotatoria, también se puede utilizar un cortador de PCB. Asegúrese de dejar suficiente espacio para el attiny IC y conectar unos cables. Después de cortar la placa debe tener un escudo, como el de la imagen.

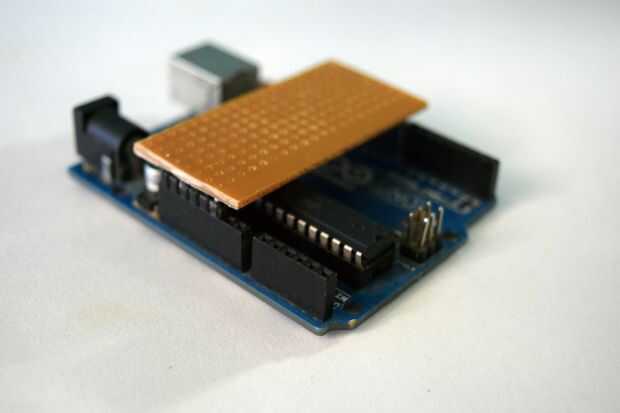

Conecte la Junta sobre el Arduino para asegurarse de que se ajusta a derecho.
