Escudo de programación de Arduino Attiny (4 / 5 paso)

Paso 4: circuito

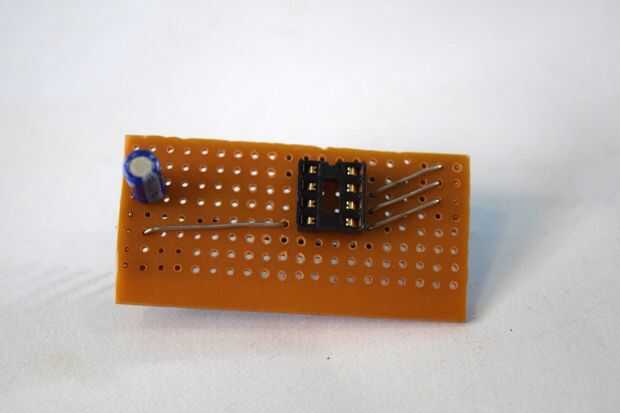

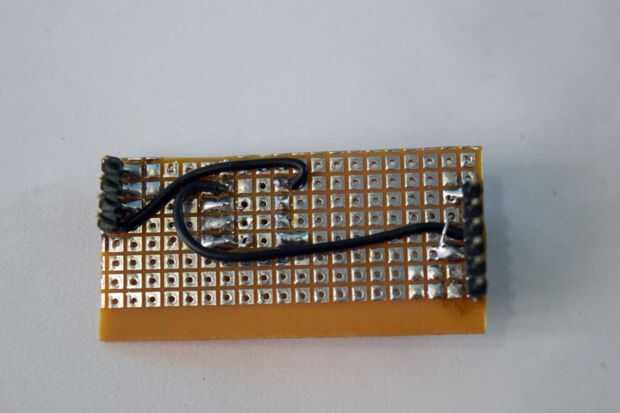

Ahora es el momento de soldar el resto de los componentes, el circuito es bastante simple y las conexiones va como sigue

  • ATtiny pin 1 al pin digital de arduino 10
  • ATtiny pin 4 a arduino Gnd
  • ATtiny pin 5 a pin digital de arduino 11
  • ATtiny pin 6 a pin digital de arduino 12
  • ATtiny pin 7 a pin digital de arduino 13
  • ATtiny pin 8 a arduino + 5V

También debe agregar un Capacitor a través del el pin de reset y el pin Gnd de Arduino.
