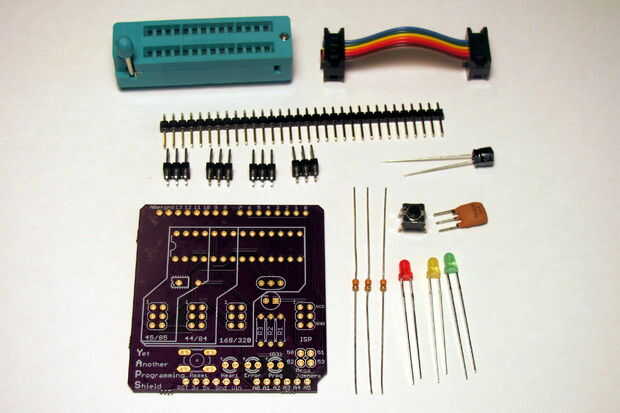

Paso 1: Reunir las partes
Para empezar, Verifique lo tienen todo:
Lista de materiales:
- PCB en Parque de OSH ($20,70 tres copias).
- zócalo de ZIF DIP de 28 pines de x (1)
- Page 9220005 $2 .25ea
- Adafruit 382 $3,00
- Sparkfun ZIF PRT-09175 $2,95
- (1) cable de cinta x 6 pines DIL
- $2,50 (Page) 3"- o -
- 2 x conector de prensado de cinta - 6 pines (2 x 3, mujer)
- Sparkfun PRT-10651 $0 .35ea
- Digikey 609-2842-ND $0,90
- Digikey 609-2841-ND $0,82
- (4) jefe masculino 2 x 3 x (o cabecera recta de orden 36 extra pos.) Digikey 609-3218-ND $0,26
- amarillo de leds (verde, amarillo, rojo) de 3 m m de x (3)
- Digikey 1080-1106-ND $0,33 verde,
- Digikey 1080-1115-ND $0,33 rojo,
- Digikey 1080-1123-ND $0,33 amarillo
- (3) resistencias de 330 ohmios x (Digikey 330QBK-ND)
- (1) tapa de 10 uF x (Digikey P975-ND)
- resonador de 16 Mhz de (1) x (Digikey X908-ND)
- (1) cabecera recta x (Digikey S1011EC-40-p, $0,67) [0,120" cola]
- botón táctil (1) x (Digikey SW402-ND $0,42)
Opcional (para Arduino Mega):
- (1) x 2 x 2 femenino encabezado Digikey A26452-ND $1,25
- Cuatro puentes hombres
Opcional (para Optiboot o Adaloader):
- Zumbador x Piezo (1)
- PS1240Adafruit 160 $1,50
- Digikey 445-2525-1-ND $0,73
Recuerde, lo he hecho todo el trabajo duro si desea comprar el kit en Tindie.com
