Paso 2: Fina, Inicio su plancha
Vamos a asumir que tienes alguna experiencia en construcción de kit. Si usted necesita alguna ayuda soldadura, entrad http://www.sparkfun.com/tutorials/213 a refrescar.
El orden de montaje es en gran medida una cuestión de preferencia. Si no tienes un ayudante o un vicio, generalmente voy de altura más bajo a más alto así que cuando el tablero está invertido sobre la mesa, las piezas permanecen en su lugar. Números de la imagen corresponden a los números de paso:

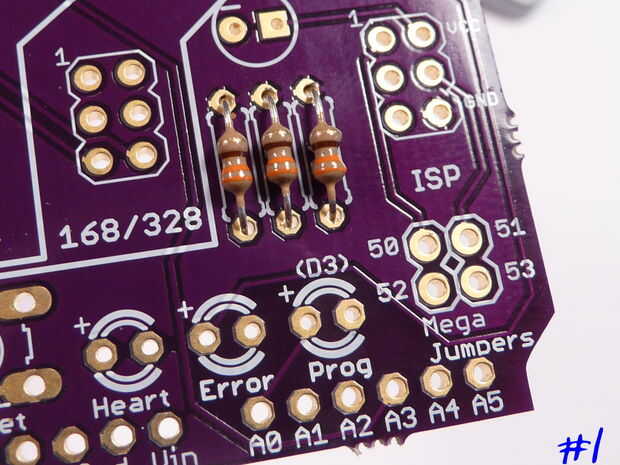

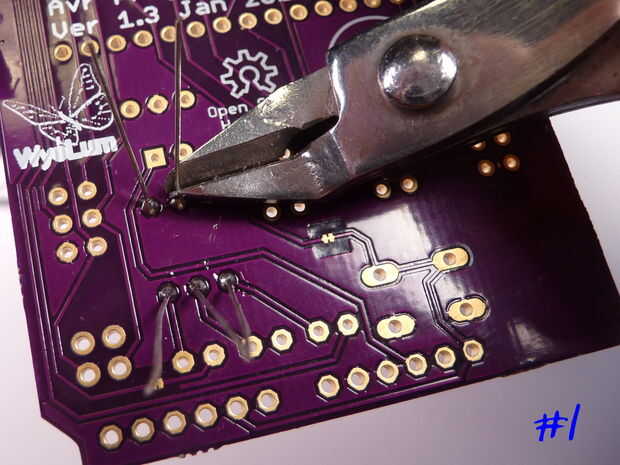

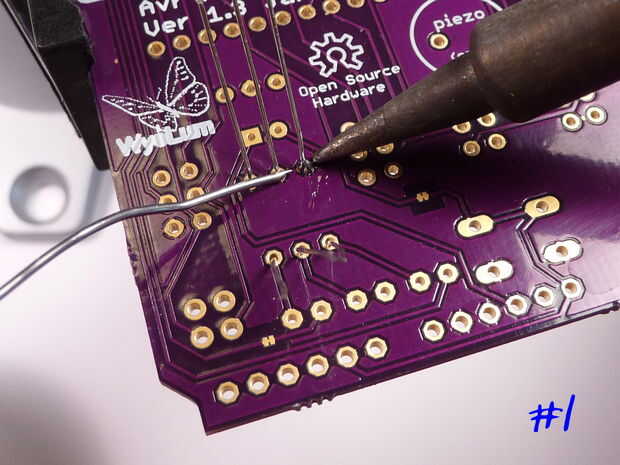

- Tres resistencias de 330 ohmios

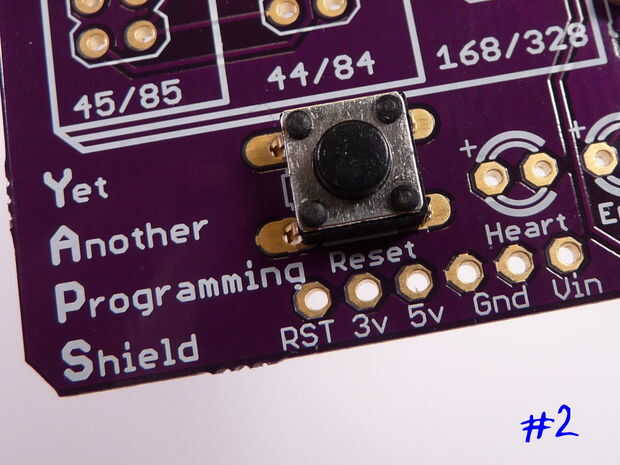

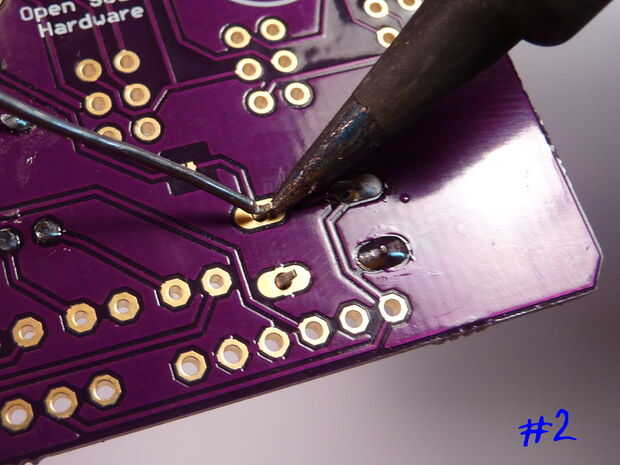

- Botón táctil

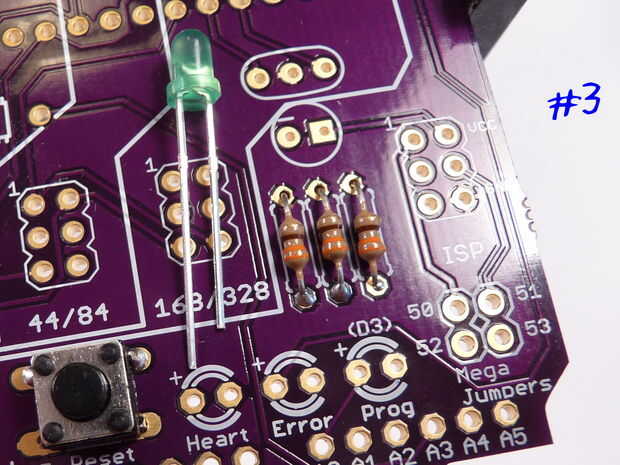

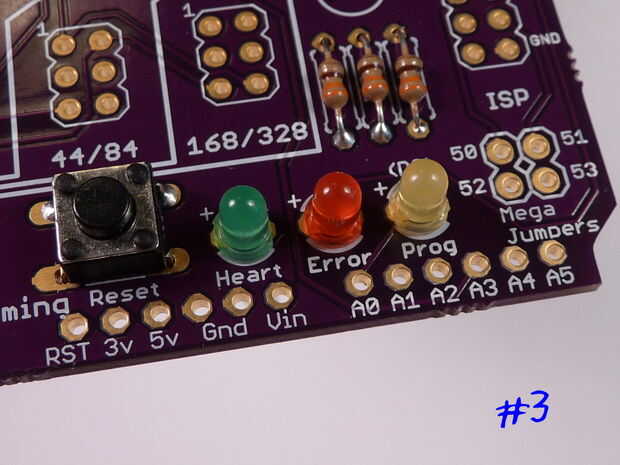

- LEDs:
- Larga es positivo. Busque el "+" en la PCB.
- Verde -> latido del corazón, rojo -> Error, amarillo -> Programación
- Soldar un cable en primer lugar, compruebe que esté asentado correctamente y luego otro cable de la soldadura.

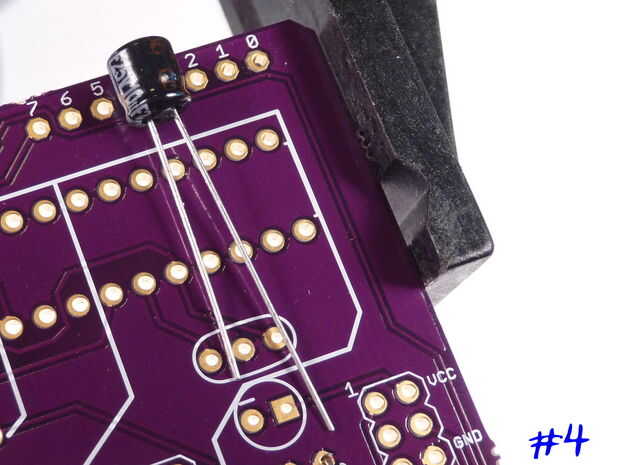

- Condensador (plazo de ejecución corto es negativo, mira para el "-" en la PCB.

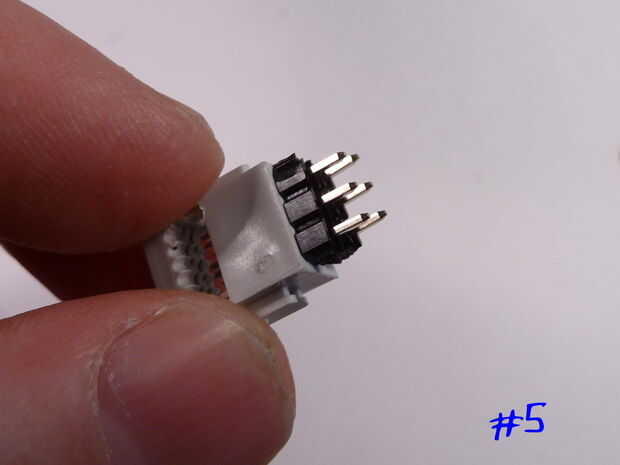

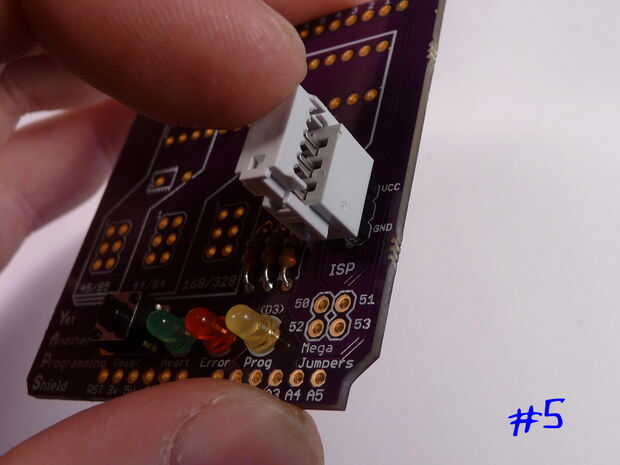

- cabeceras (2 x 3):
- Utilice el conector de doble cinta para fijar la cabecera.

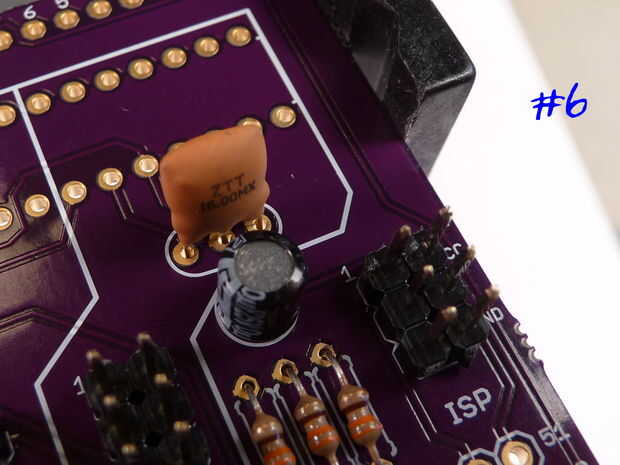

- Cristal (no hay polaridad, pero poner el valor hacia fuera).

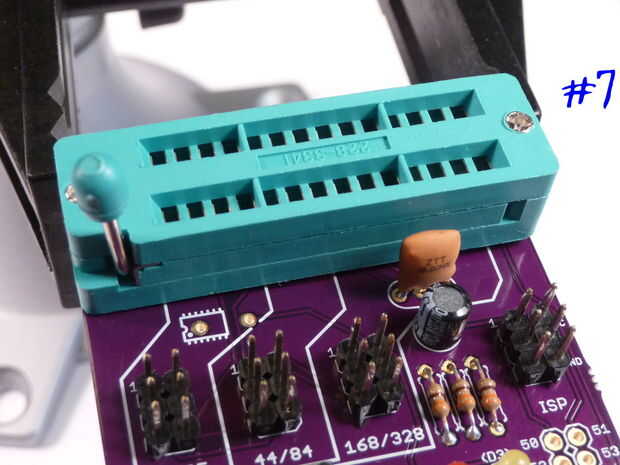

- Conector ZIFF:
- Soldar un perno en cada lado opuesto, compruebe el asiento y luego terminar.

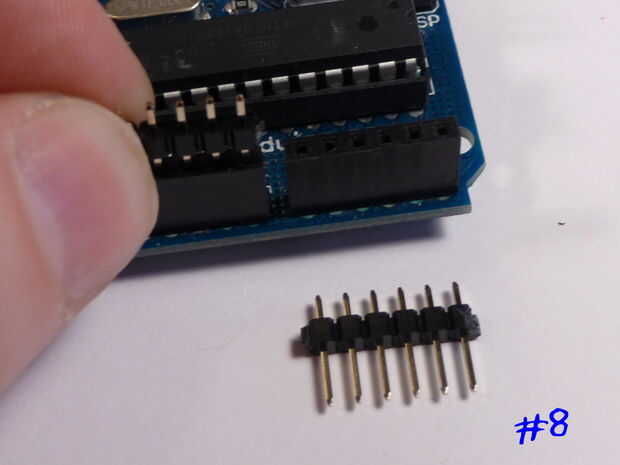

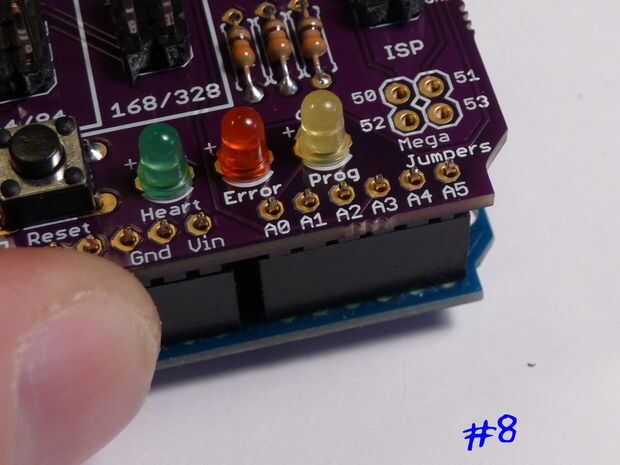

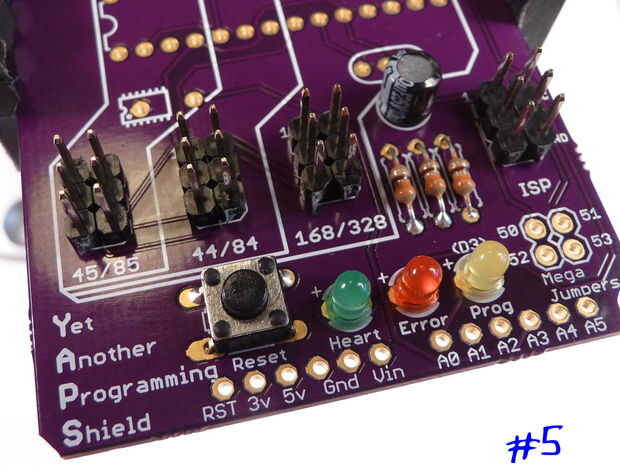

- Escudo de cabeceras:
- Es más fácil de colocar en un Arduino para mantenerlos en la alineación.
Inspeccione la Junta para uniones de soldadura faltantes, puente o incompleta. Soldadura de puentes pueden ser fijados con soldadura trenza o un lechón de la soldadura.
