Escudo de programador AVR

Al lado de mi instructables Arduino también utilizo puro ATmega328 y ATtiny85 microcontroladores. Para programarlos yo normalmente se utiliza un tablero y la configuración de ArduinoISP con un Arduino UNO o NANO. Pero esto no era la mejor solución.

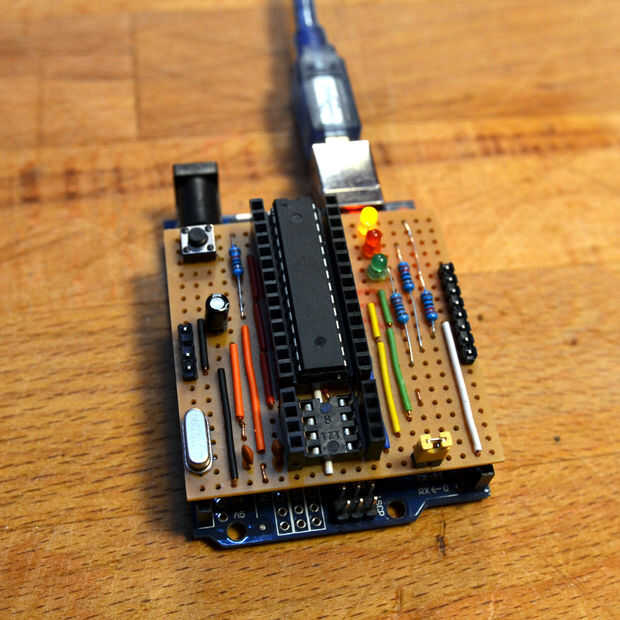

Para construir este escudo de programador en mi diseño de placa perforada típica: sólo líneas rectas - no cruces!

Necesita estas partes:

• 1 x 28 pines
• 1 x 8 pines
• 1 x botón
• cristal 1 x 16 MHz
• 1 x LED rojo LED1x verde
• 1 x LED amarillo
• Resistencias para los LEDs: en mi caso Ohm 2 x 220 (R y Y), 1 x 2,2 kOhm (G)
• 1 x 10 kOhm resistencia
• condensador 2 x 22pF
• condensador de μF 1 x 10
• 1 x pins macho Rúbrica 8
• 1 x pins macho jefe 4
• 1 x pins macho encabezado 2
• 2 x clavijas hembra cabecera 14
• 2 x clavijas hembra jefe 4
• Puente de x 1
• algunos hilos de color

Ahora aquí es la instrucción paso a paso construir, no necesitadas de palabras.
