Paso 4: La soldadura! Parte 2

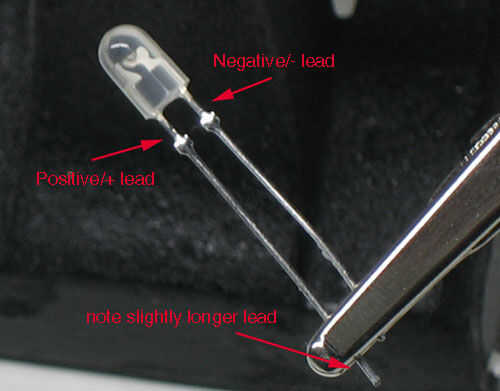

LEDs tienen un positivo y un negativo. El positivo es más largo. En el PCB Protoshield se vea un pequeño + muestra al lado de los cuadros de serigrafía de LED. Es la cara que debe poner el positivo en.

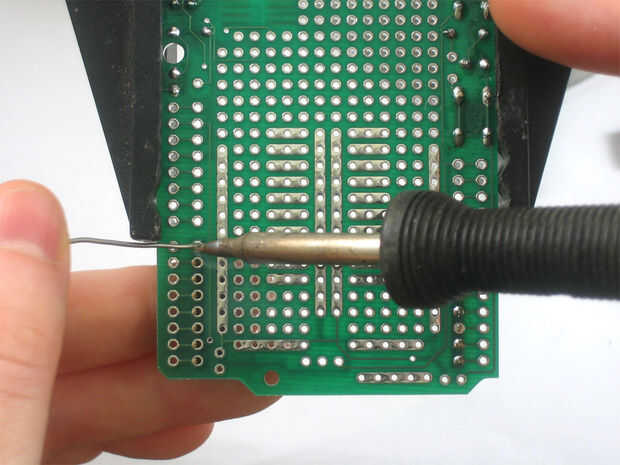

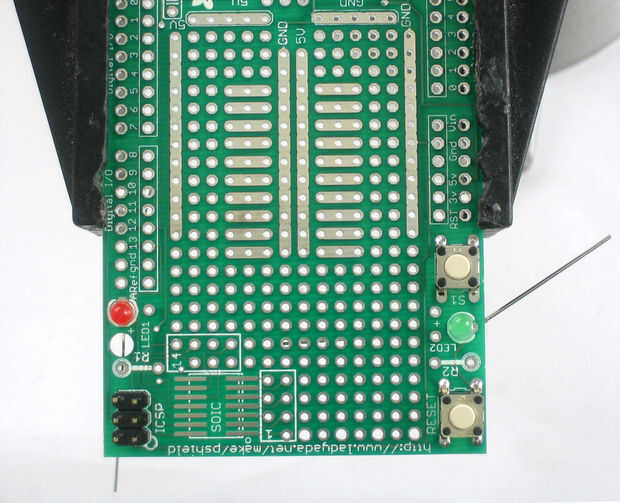

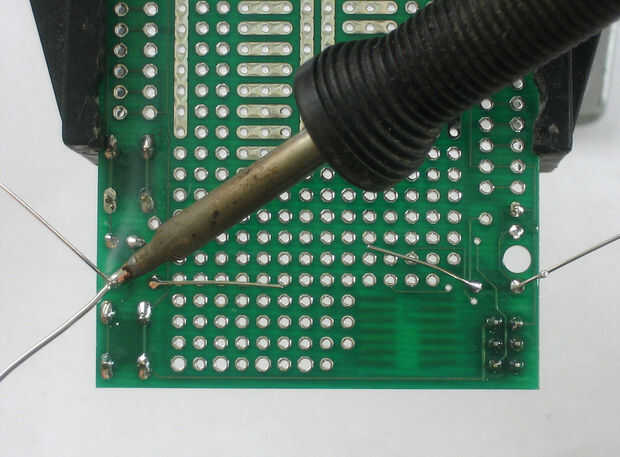

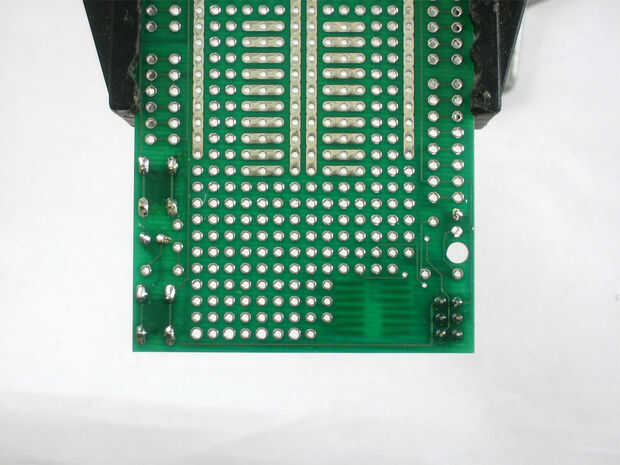

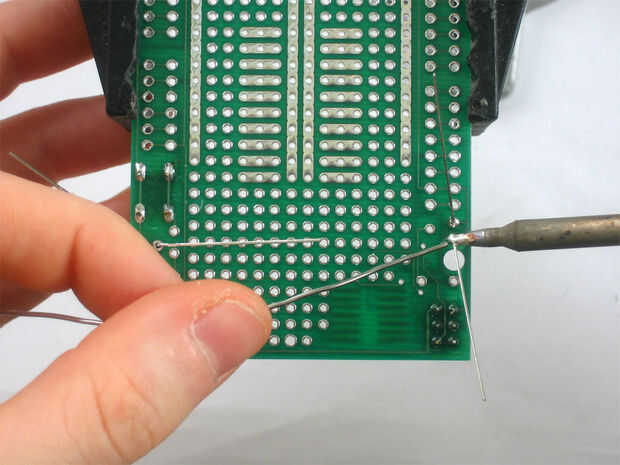

Ambos LEDs en lugar de la soldadura

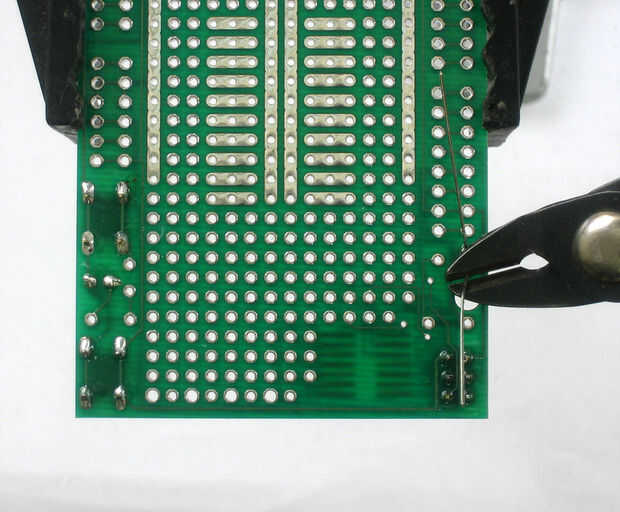

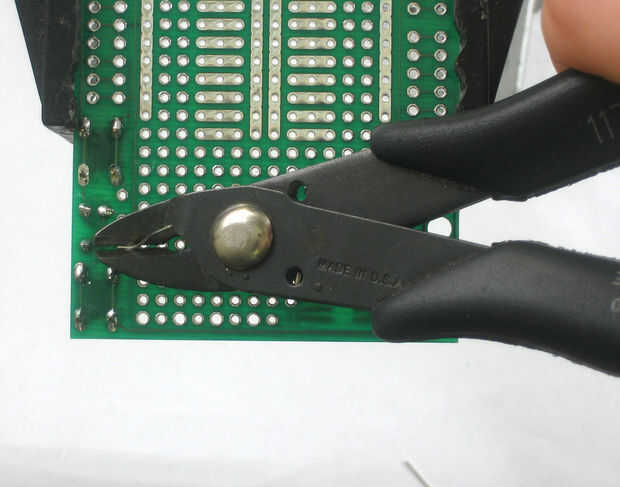

Utilice cortadores diagonales para cortar el las piernas largas para que queden aproximadamente tan largas como las piernas de los botones o ICSP cabecera.

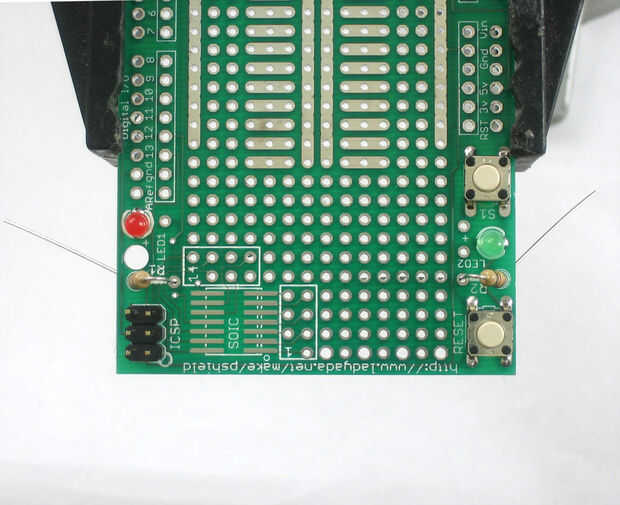

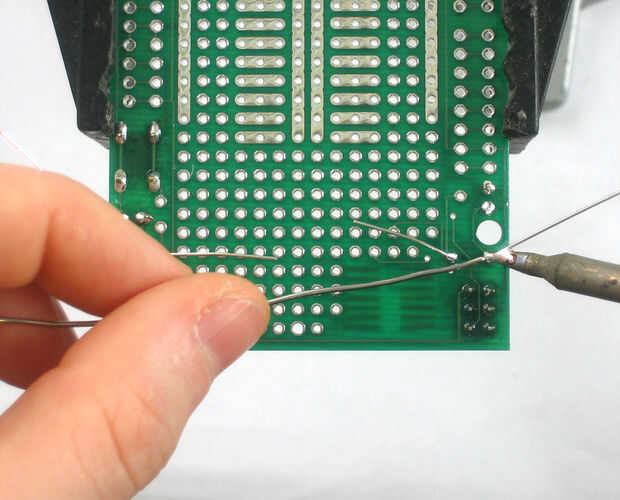

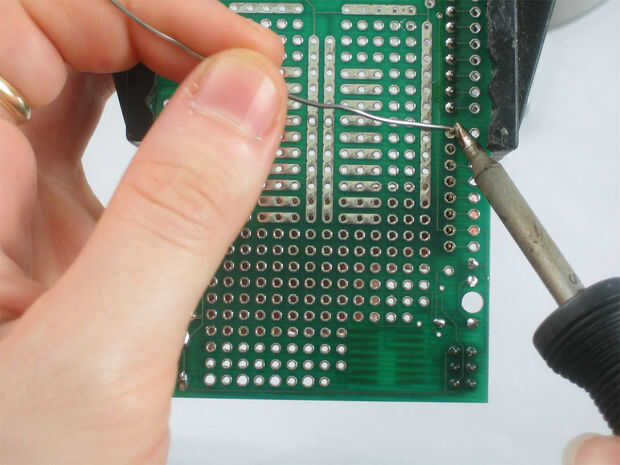

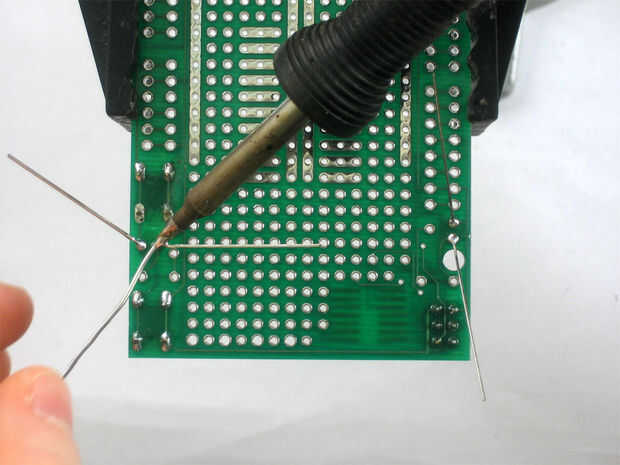

A continuación coloque las dos resistencias para los LEDs. Resistencias no tienen una dirección así que puede poner en cualquier manera.
A continuación coloque las dos resistencias para los LEDs. Resistencias no tienen una dirección así que puede poner en cualquier manera.

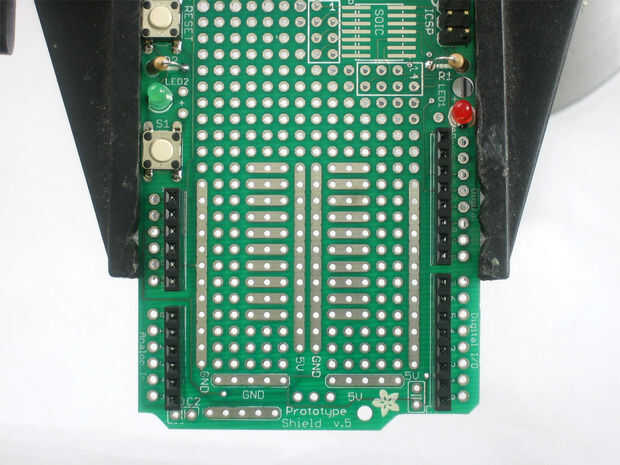

A continuación, coloque las 4 cabeceras hembra 8 pines y 6 pines como se muestra.

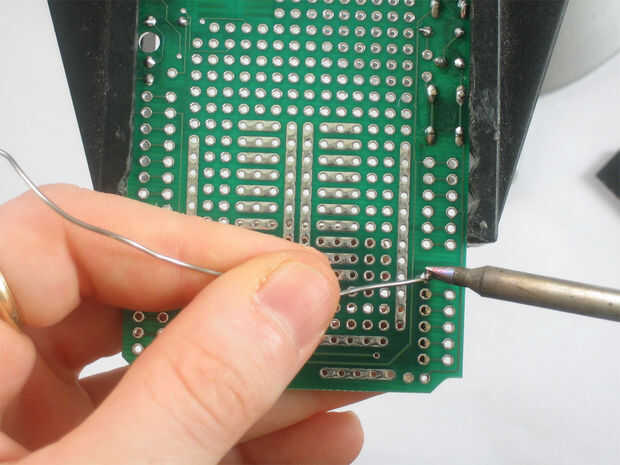

Voltear el tablero y les de la soldadura, usted puede tener que sostener las piezas o con cinta adhesiva para evitar que caigan!
