Paso 6: La soldadura! Parte 4

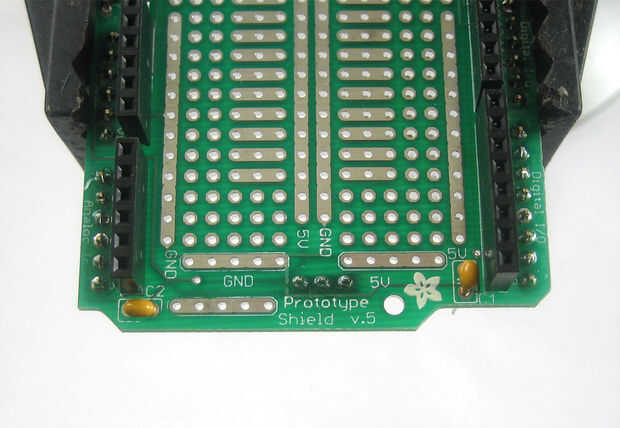

Coloque los condensadores de cerámica de dos. Son simétricos para que usted no tiene que preocuparse de poner hacia atrás.

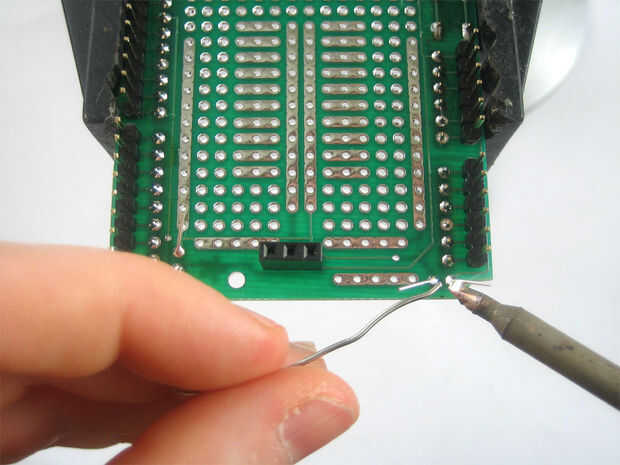

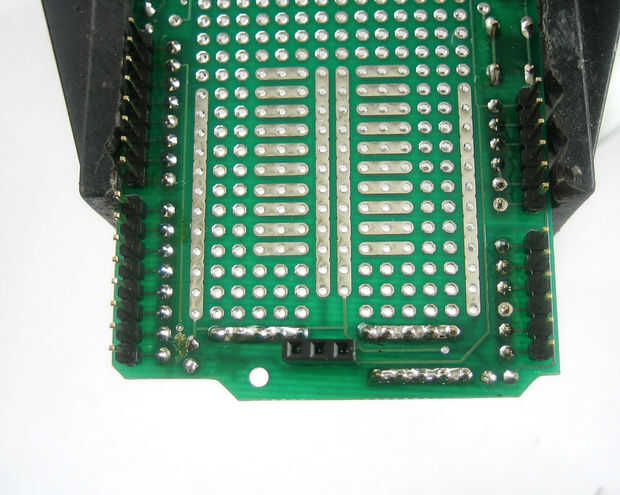

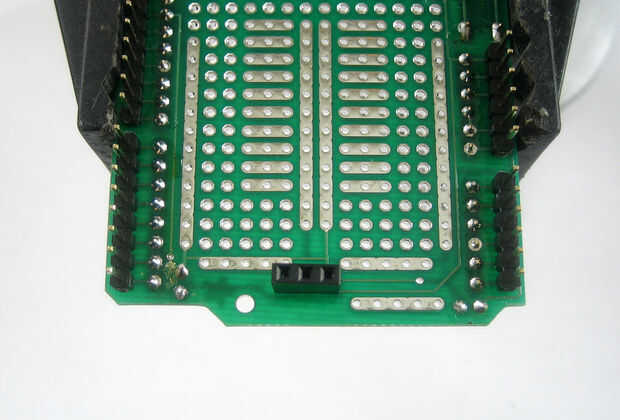

Soldadura y ajuste los condensadores

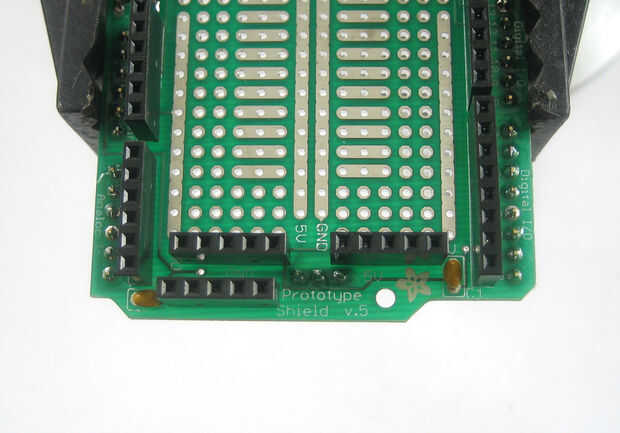

La soldadura en los 3 jefes de hembra de 5 pines. Estos son especialmente útiles si estás usando un protoboard pequeño con el escudo.
Uno de los encabezados es todos los pines de tierra, otro es todos los pines de 5V. Al final uno es 'flotantes', que significa que puede utilizar un puente Vin o 3.3V o cualquier otro valor que necesita.

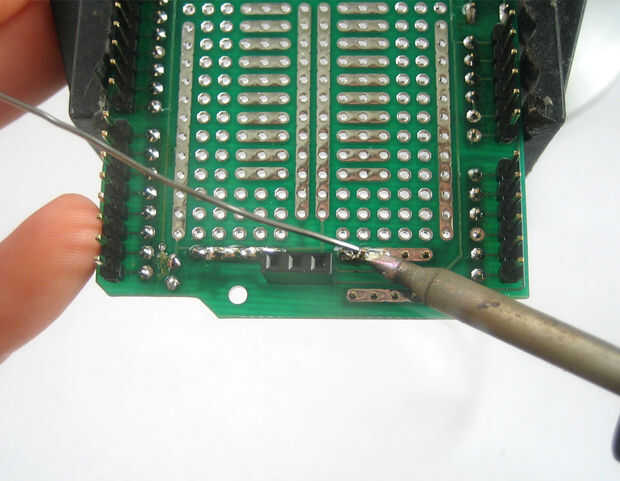

La soldadura en las cabeceras

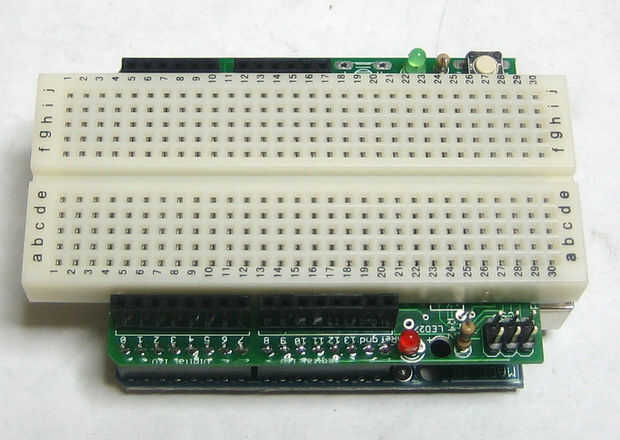

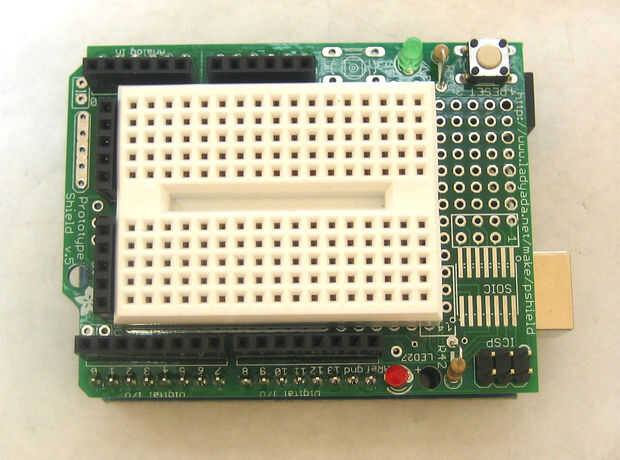

Si está usando un protoboard pequeño, puede sacar el respaldo y palillo en! (O utilice cinta de doble cara.

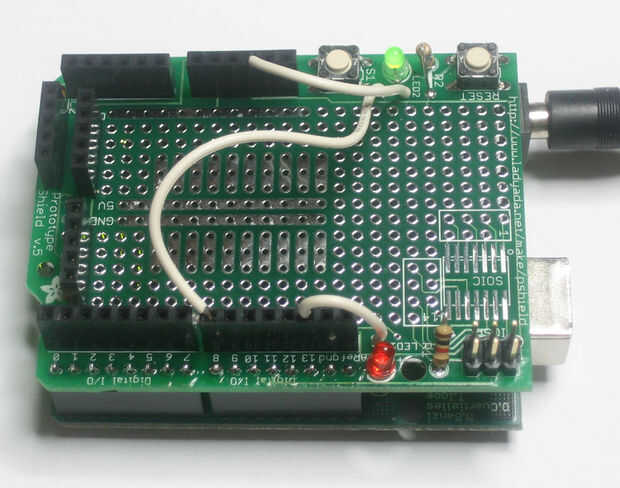

Si desea utilizar el rojo y verde LED o el botón de fines generales, simplemente soldar alambre sólido calibre (~ 22awg es bueno) en los grandes agujeros cerca del dispositivo de la soldadura. Luego conecte el otro extremo del alambre como un puente en cualquiera de los encabezados de mujer. Los LEDs están ligados a la tierra a través de resistencias de 1,5 K o 1K. El botón simplemente conecta el puente a tierra cuando presiona (utilice un pull-up interna o externa). Revise el esquema en la página de descarga para obtener detalles específicos.
