Escudo de prototipado Arduino baratos

Breadboards son muy útiles, pero a veces solo quiero conectar un IC o algunos LEDs y las resistencias al controlador.

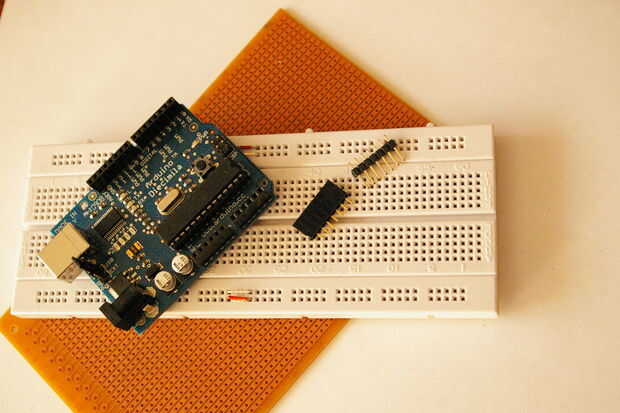

Mi solución simple fue canibalize un protoboard barato para obtener dos PrototypingShields expandibles con algunas características adicionales.

Lo que utilicé:
Protoboard (~ 3$)
2 piezas de Veroboard (< 1$)
28 pinHeader (< 1$)
28 femaleConnectors (< 1$)
2 Leds
1Switch
algunas resistencias...
y algunos de epoxy que hacerlo suave y fijo

Herramientas:
Soldadura de hierro
Dremel
pinzas
un cuchillo

Etiquetas: Arduino, Escudo, Protoshield, Creación de prototipos
