Escudo de prototipado Arduino baratos (1 / 4 paso)

Paso 1: El escudo de la soldadura

Lamentablemente la ArduinoBoard no alinearse con el estándar 0,1" espaciado, por lo que es un poco difícil de conseguir el escudo sin problemas en los conectores Arduino.

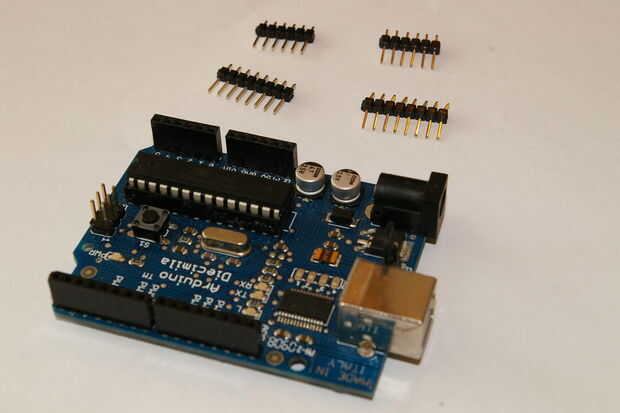

En primer lugar me cortado el número correcto de pinheaders.

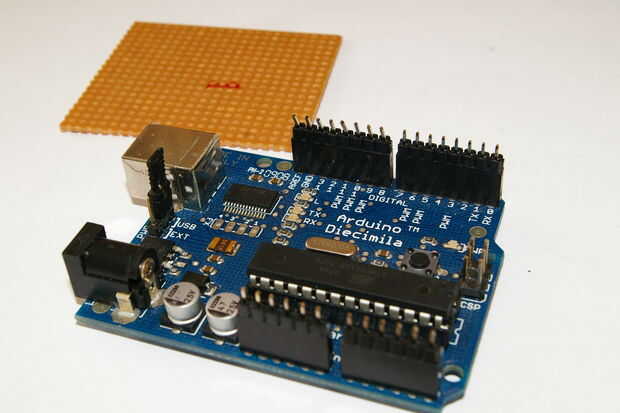

Después de ponerlos en los conectores Arduino, vi la diferencia a mi 0,1" espaciados veroboard.

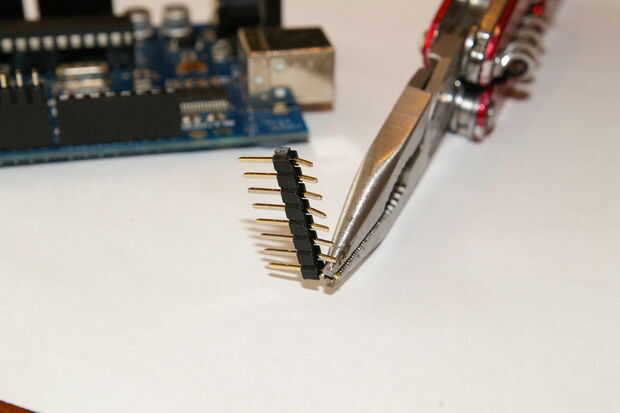

Había doblado las cabeceras un poco como se puede ver en la segunda foto.

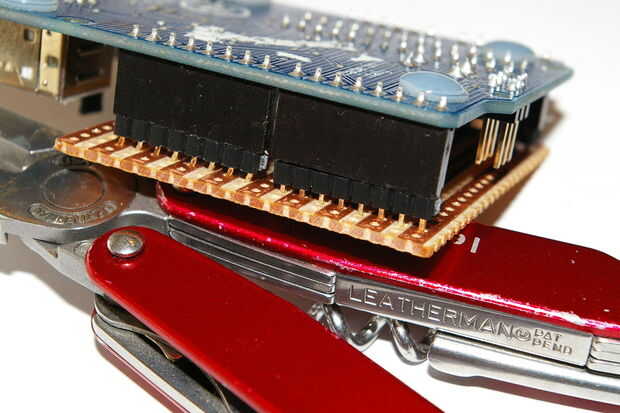

Ahora los pines están listos para la soldadura.

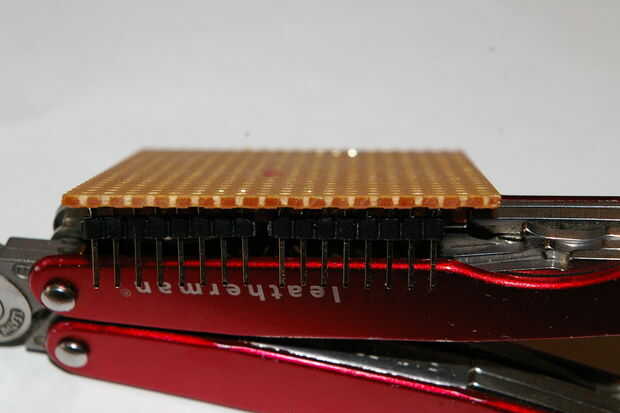

Como se puede ver en Pic4 he cortado la veroboard agujero espacio a la frontera, para después de la soldadura de los conectores hembra.
