Escudo de prototipado Arduino baratos (4 / 4 paso)

Paso 4: Añadiendo algunas características

quería tener las mismas características como el Arduino.
-Led indicador de energía
-Led conectado al Pin13 para la depuración
-Powerswitch+1x

Los Leds están conectados a través de una resistencia a + 5V y Pin13
El ResetButton se conecta a Gnd y el ResetPin

Usé una resistencia de 820 ohm para el pequeño consumo de energía y el brillo correcto.
I = U/I = 5V/820 ohm = 6mA

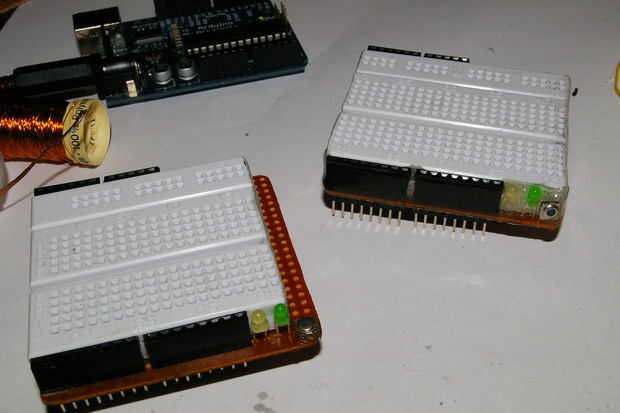

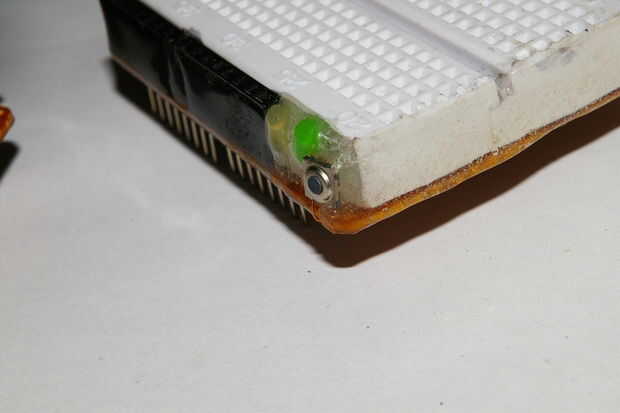

Usé algunos epoxi para cubrir los leds, mantenga pulsado el botón y darle a la junta una superficie lisa.

Eso es todo.

Posdata:
Hola Mauseju... Si lees esto, pronto serás el dueño de la segunda junta que hice solo para ti ;-))
