Escudo de prototipos para Arduino Mega (6 / 7 paso)

Paso 6: Soldadura de los pines del bus de powe

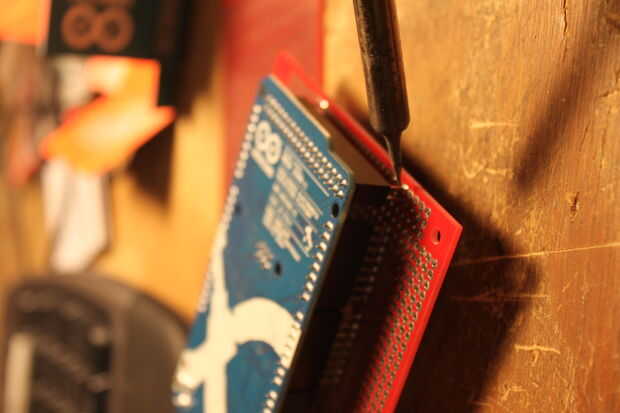

De la soldadura de los pines del bus de energía. Porque están cerca del borde del tablero, no quería hacerlos alfileres extra largos y dejarlos desnudos (como hice yo para los otros pines de 5 potencia en medio de la Junta. fui con pernos largos (extra largos).

Porque apenas hacen pensaba la Junta y en las tomas, no hay ninguna manera fácil de soldarlos. Pero porque están cerca del borde, puede ser soldados mientras instala en la mega.

MUY IMPORTANTE
Los pasadores se sueldan en como conjuntos para simplificar. Un perno debe ser cortado después de soldar. El pin de 5V al lado del pin 23 debe cortarse. Este pin le corto 5V a tierra. (de la experiencia: con otros circuitos no instalados sólo cerrar el mega, pero esta fue la suerte de mi parte que lo ha hecho ningún daño.)

Un puente puede instalarse a continuación desde el riel de 5V al pin de 5V
