Paso 2: Montaje del escudo

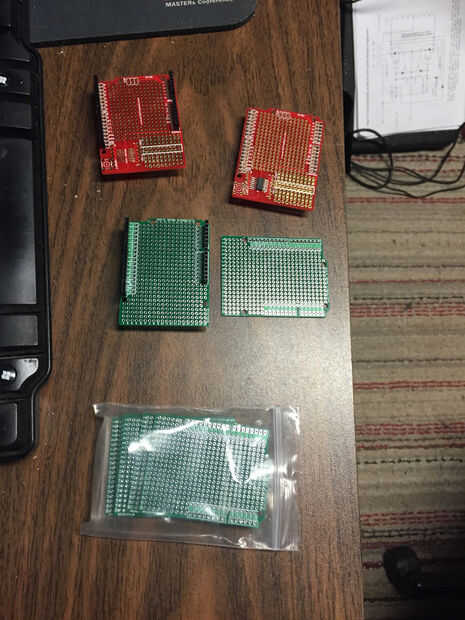

Usé un escudo de prototipado Arduino estándar. Elegí el MAX232CPE ya que tengo un montón en mano. Estos necesitan tapas de 1uF. Necesitan de otros chips más grandes o casquillos pequeños así que asegúrese de utilizar aquellas que coincidan con el chip que se selecciona.

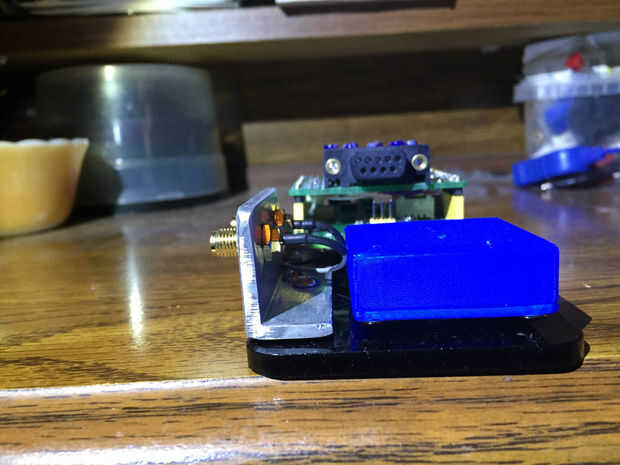

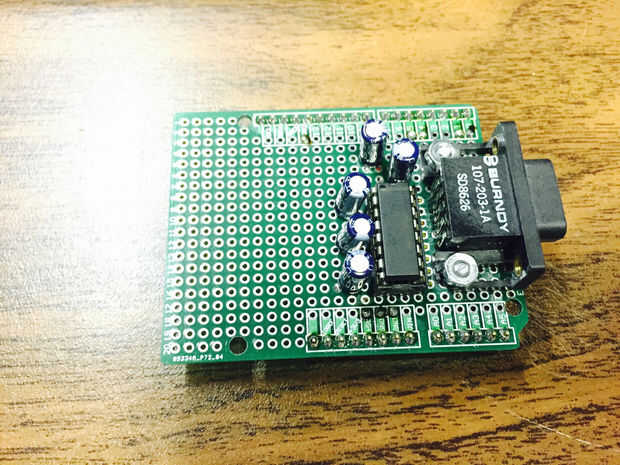

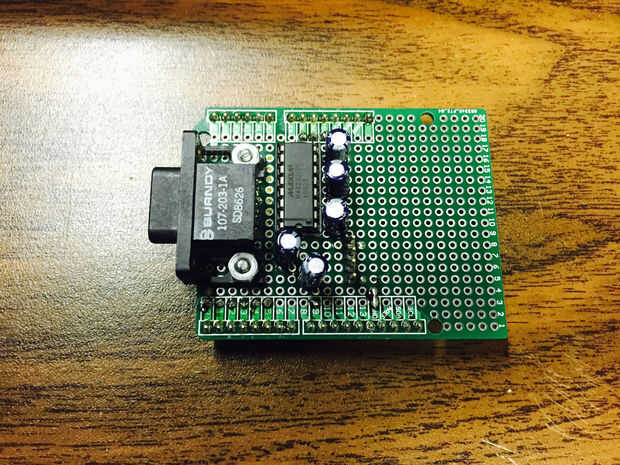

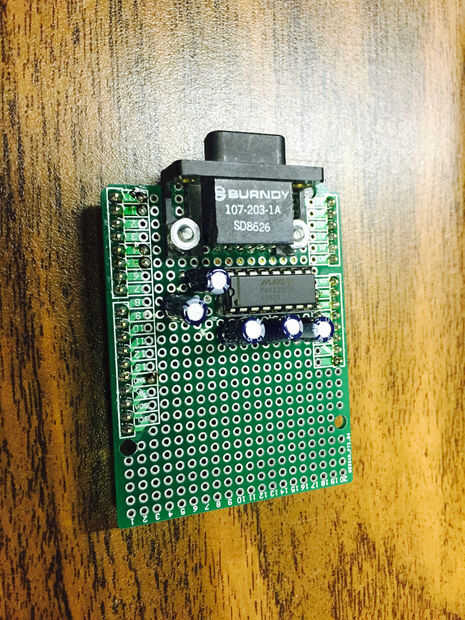

He seguido el esquema y coloca los componentes en la parte trasera del escudo. Originalmente pensé que pondría el conector por lo que sería en el mismo lado que los conectores de Linkit uno pero esta orientación adapta a una aplicación específica que tengo en mente. Pone suya para que coincida con su propia aplicación.
Alambré pins RTS y CTS a los pines de I/O digitales en el Linkit. Mientras que no soporta las rutinas de Serial1 será implementar manualmente cuando sea necesario. Algunos dispositivos de extraer energía de ellos también.
Despeja la antena GPS también.
