Escudo de RBL BLE smartphone Arduino RGB Led controlador (3 / 4 paso)

Paso 3: soldar

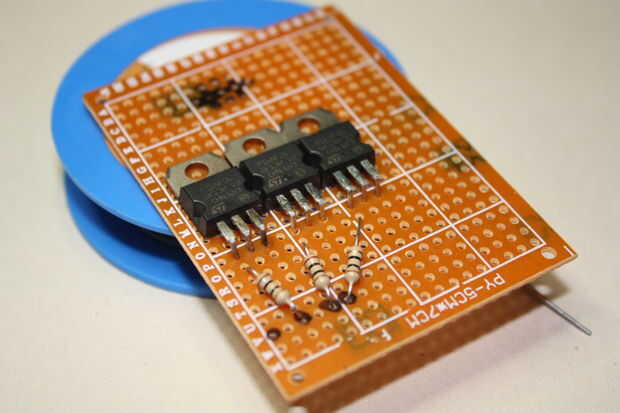

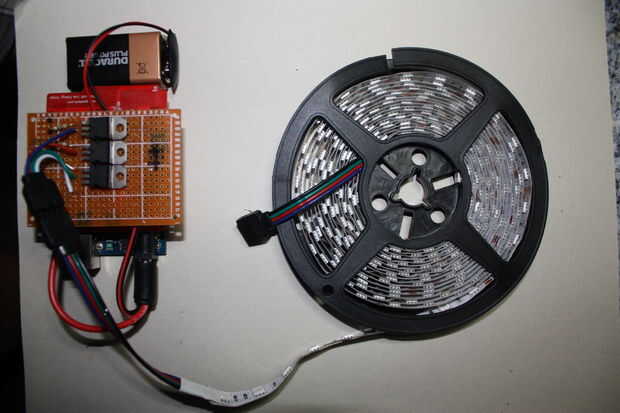

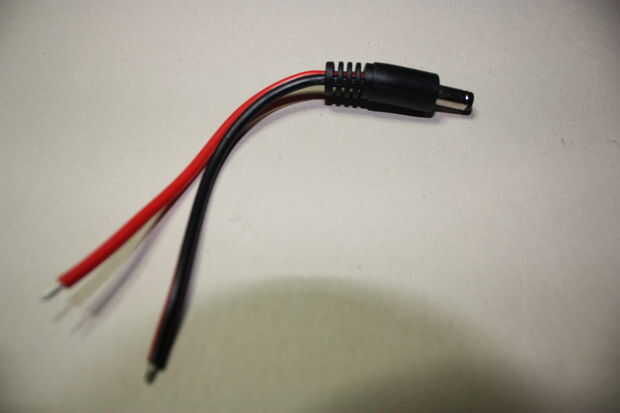

Lo primero que hice fue averiguar donde estaban las clavijas en el escudo BLE, luego marqué en el protoboard. No entraré a la profundidad de las conexiones, puesto que todo el mundo hace diferentes. También es muy fácil de seguir el esquema dado anteriormente, es solo para copiar. Lo único diferente es el cable de alimentación para el Arduino, en el prototipo era el USB. Este cable de alimentación es paralelo soldadas a la batería de 9V.
