Escudo del Motor Arduino DIY [por sólo $8!] (L298N 2x4A) (4 / 9 paso)

Paso 2: Fabricación de PCB

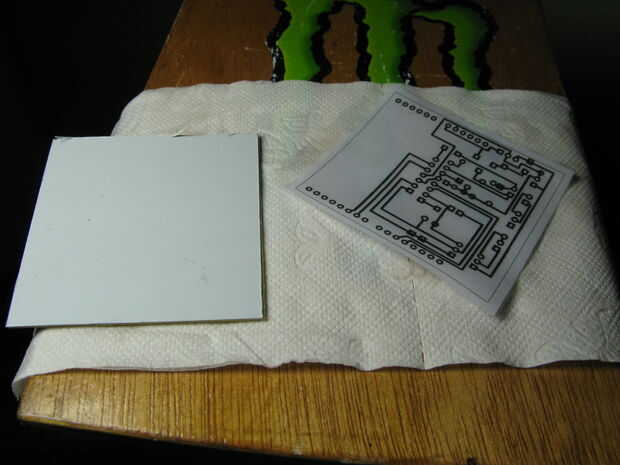

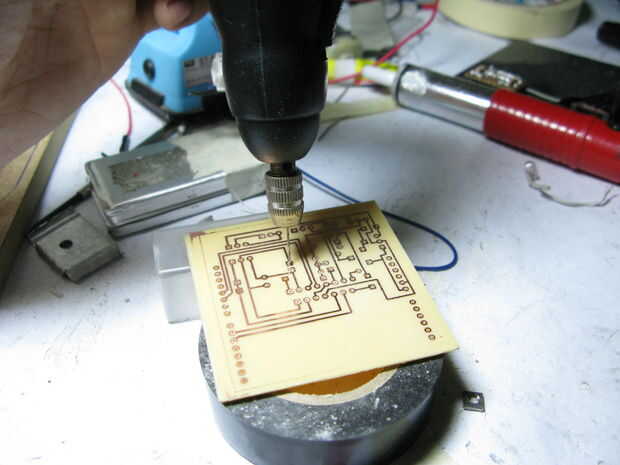

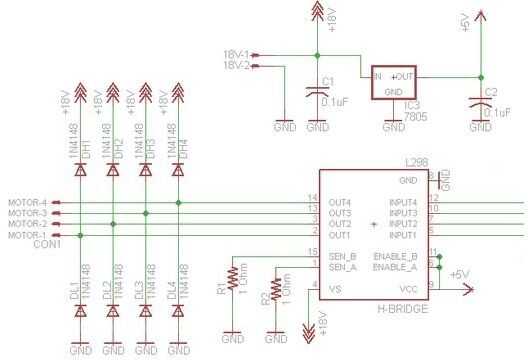

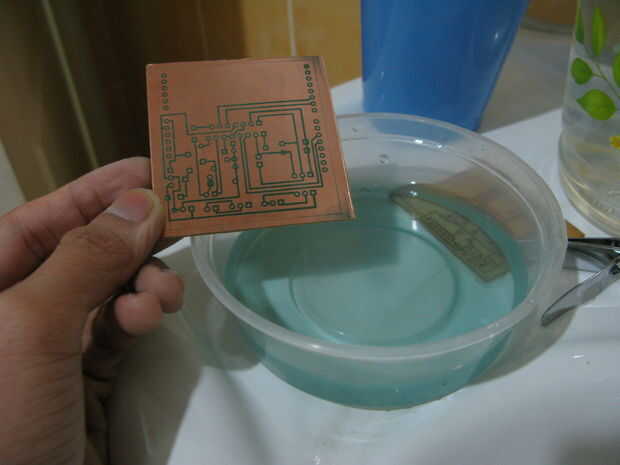

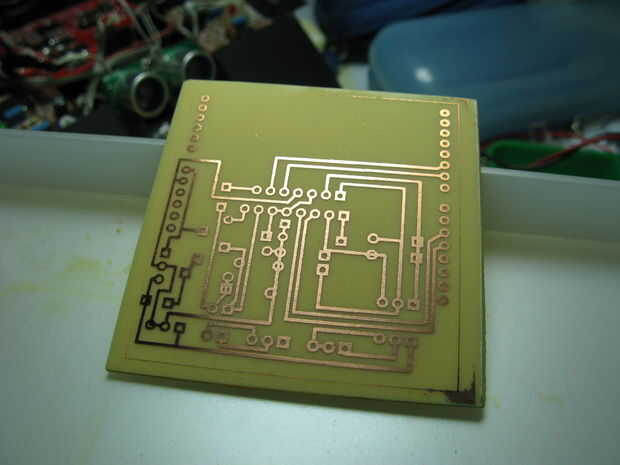

En este paso, voy a mostrarles los diagramas esquemáticos, fichas técnicas y diseños de PCB. Descargar los archivos de abajo. Si no sabes cómo hacer un PCB, por favor visite mi instructable guía "Bricolaje personalizado placa de circuito (PCB Fabricación)". Usé un tablero del PWB foto positiva en lugar de la transferencia de tóner tradicionales. El PCB foto positiva es un poco raro en los Estados Unidos por eso algunas si se pega con el método de transferencia de tóner. También no olvides perforar agujeros en ellos :)))

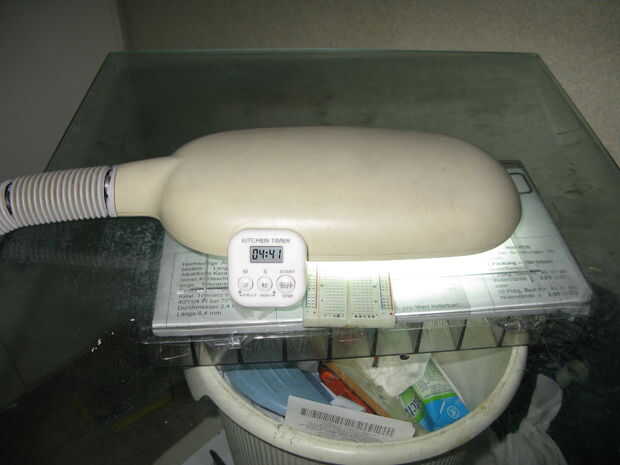

En la fabricación de la PCB foto-positivo, es mejor permanecer en un área oscura y tiene una lámpara fluorescente de 10W al lado de usted, también utilizar un temporizador de cocina para establecer una alarma de 5 minutos para contar el tiempo de exposición.
