Escudo del Motor Arduino DIY [por sólo $8!] (L298N 2x4A) (5 / 9 paso)

Paso 3: Soldar las partes

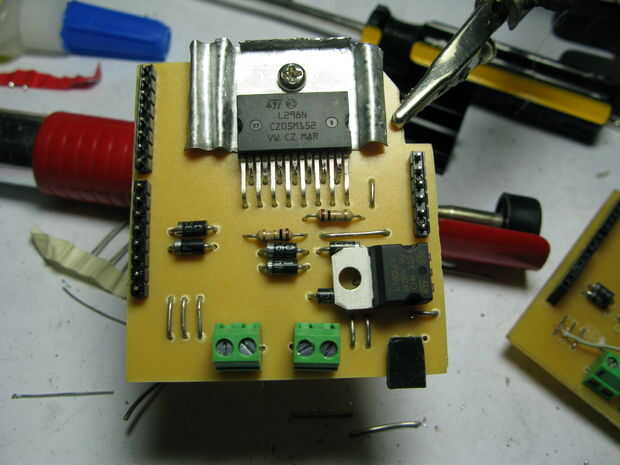

He doblado el chip L298N con un par de alicates de punta larga para caber en mi robot (sumobot). Preste especial atención a la colocación de la pieza. Los diodos deberían soldarse con su polaridad apropiada. Por favor, no tire los cables que solo ha puesto que vas a utilizar para sus puentes (reciclar!).

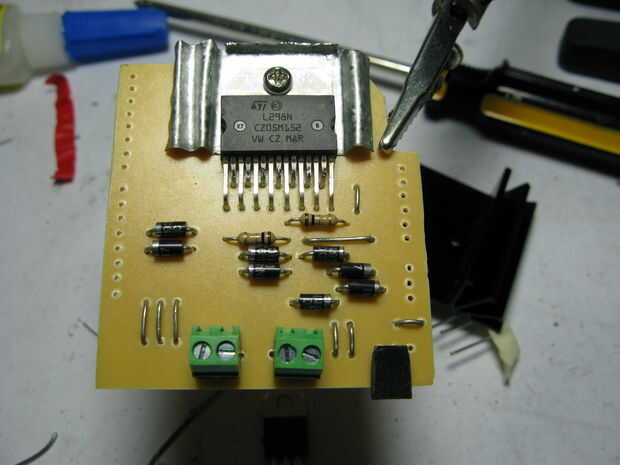

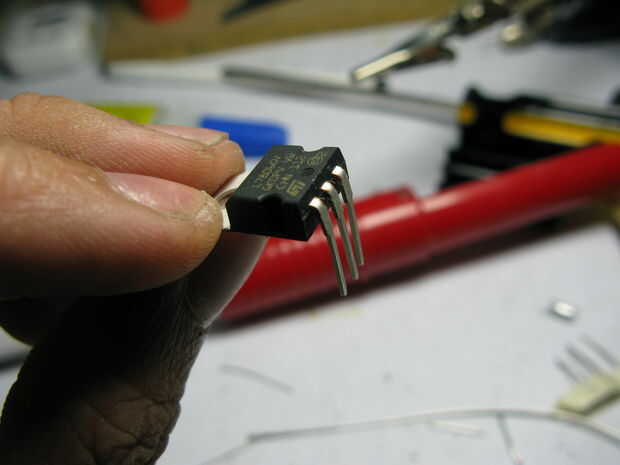

La viruta de regulador 7806 también fue doblada para que todo el circuito para mi robot. Ya que no he podido encontrar un disipador de calor que era delgada y bastante pequeño para todo el circuito a montar, he hecho mi propio disipador de calor usando una pequeña hoja de metal.

Casi todo es uniforme en los valores. Los diodos son todos iguales y también las resistencias.
