Escudos de acople rápido (1 / 6 paso)

Paso 1: Forma de diseño

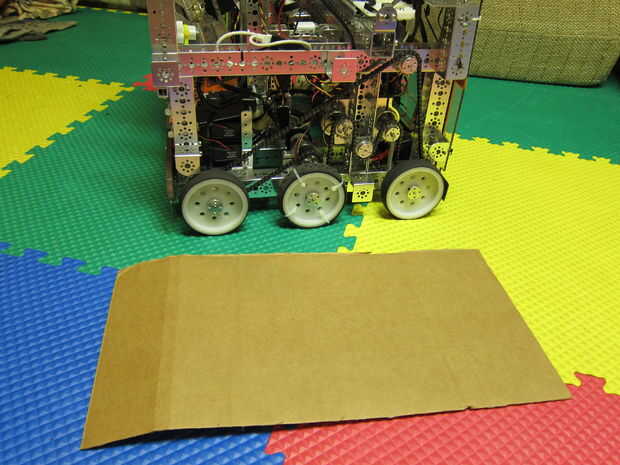

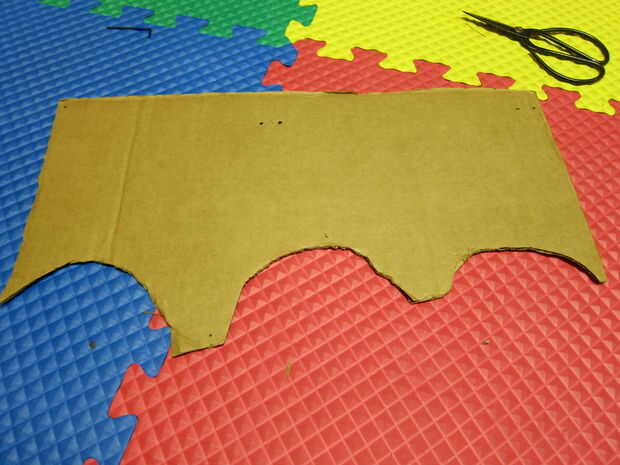

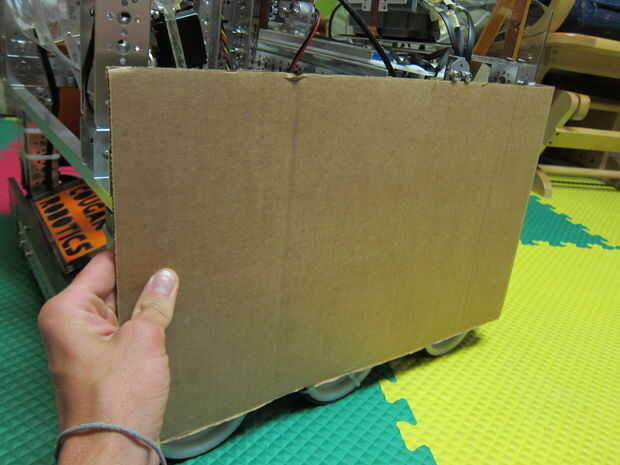

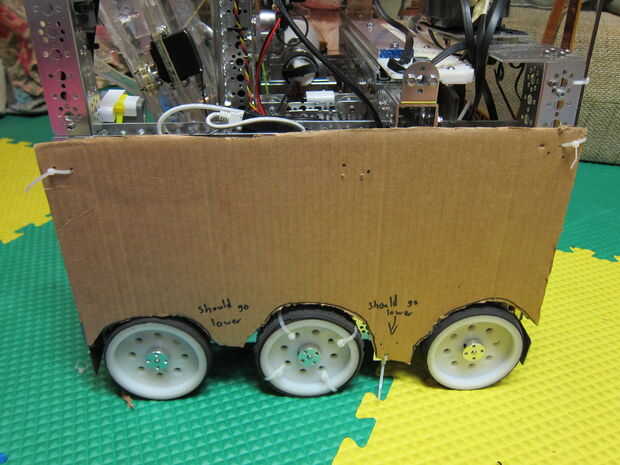

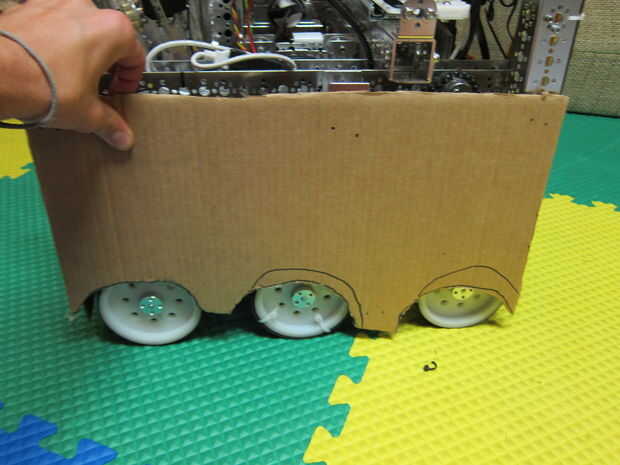

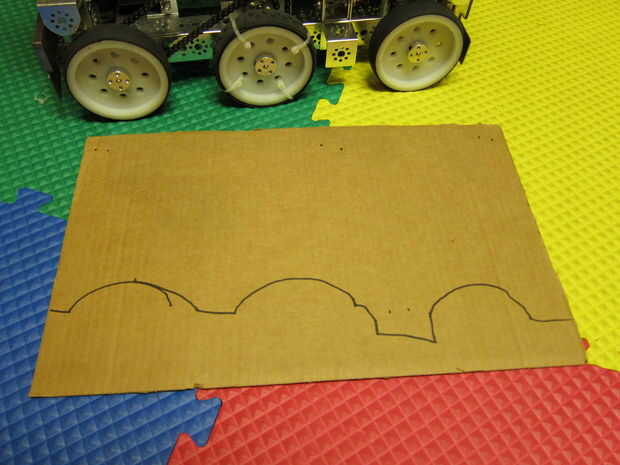

We always start with cardboard. Es barato y fácil de cortar y doblar. Generalmente se inicia a mano cortando un pedazo de cartón, agregando los agujeros para colocar al robot. Utilizamos un marcador para dibujar la forma de mientras lo sujeta contra el robot. Una vez que se corta, le añadimos los agujeros con un lápiz o la punta de las tijeras. Esto nos permite realmente probar el diseño y montaje del robot. Con los escudos de cartón en su lugar, corremos unas cuantas rondas de práctica para ver si algo es de la forma. Si hay, modificamos o dejándola en el robot o por quitarlas y luego reinstalar los protectores después de la modificación.

En este paso, un buen par de tijeras es una gran herramienta. Puede obtener cortes precisos relativamente fácilmente.

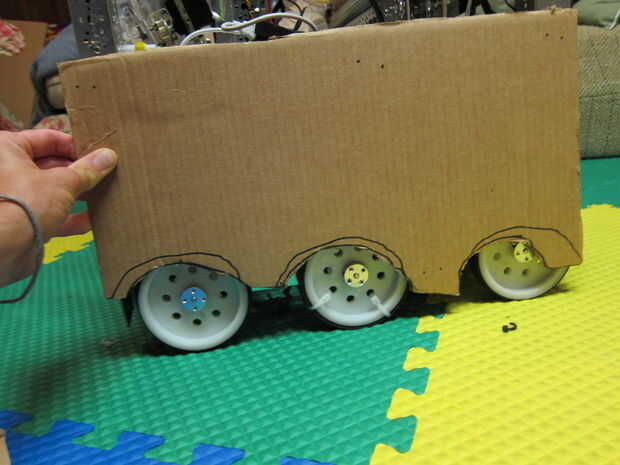

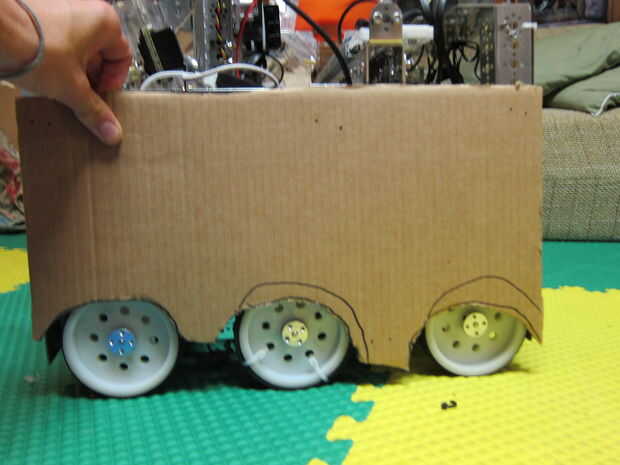

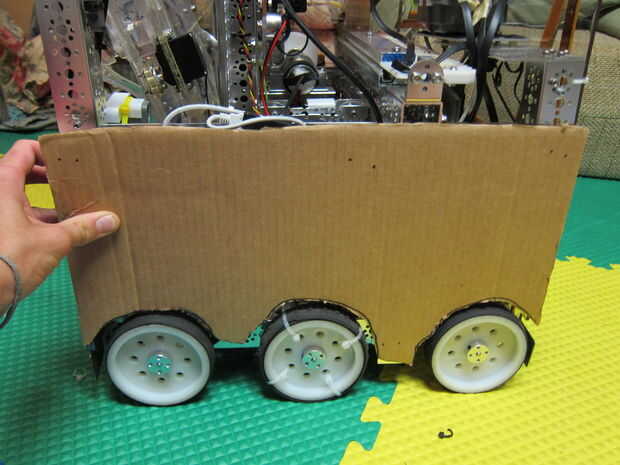

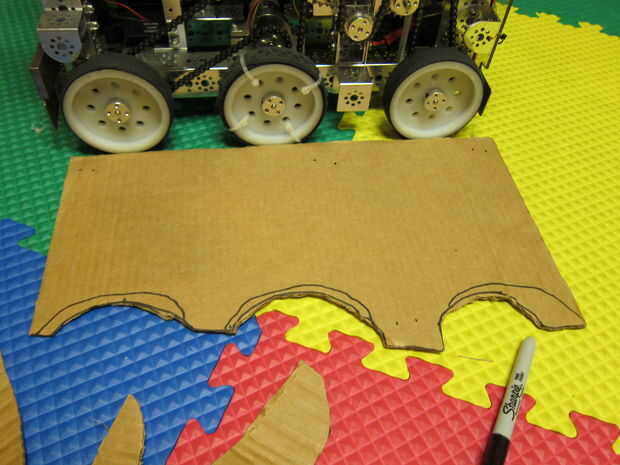

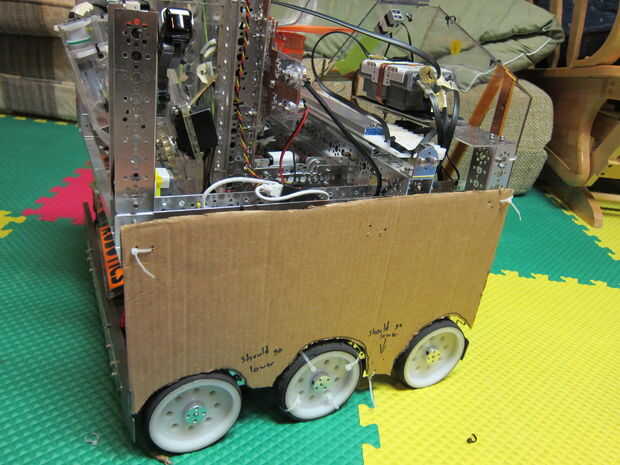

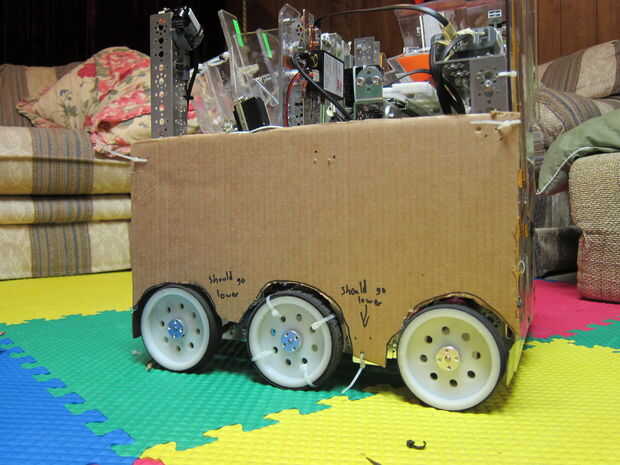

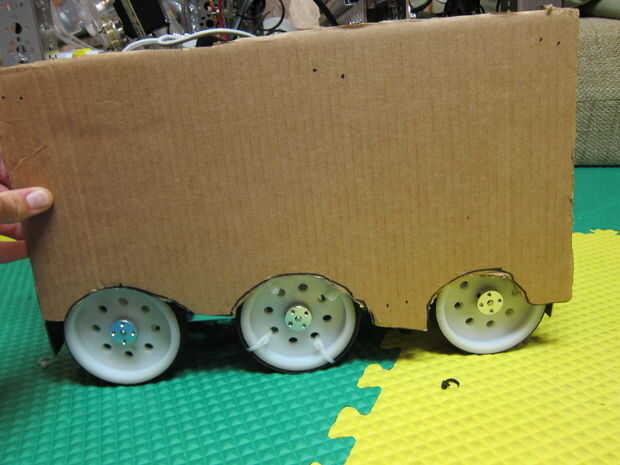

Ahora que ya tenemos un corte áspero de nuestros escudos, hacemos una segunda versión, todavía corte de mano, de cartón. Nosotros realmente mida distancias, haz agujeros en exactamente los lugares adecuados y diseño de robot. Luego, conéctelo y ver si funciona. Si lo hace, podemos pasar a un material más último.

Para más detalles, ver las cajas en las fotos (en orden)

Nota: Tratamos de utilizar líneas rectas en el diseño de nuestros escudos. Esto hace easer para cortar más tarde.

Nota: hemos visto protectores de cartón en robots antes y funciona. No puede parecer bastante, pero para áreas de bajo impacto con un presupuesto muy ajustado, cartulina puede hacer el trabajo bien.
