Paso 2: Crear plantillas
Como su nombre indica, apilada laminación consiste en dos o más capas apiladas (y pegado) encima de la otra para crear una forma grande, suelen ser bastante escultural. Por ejemplo, para hacer el tronco de un árbol, puede apilar lotes de discos ligeramente diferentes, disminuyendo en tamaño como vas mayor de. Cada forma no es muy complicado, pero el resultado final puede ser bastante sofisticado y visualmente atractiva. Las formas son exactamente como si hubiera picado el árbol cada pulgada o dos en el tronco entonces los restacked encima de la otra.
Para seguir el mismo enfoque, que necesitaba para "picar" mi modelo para crear plantillas para cada capa. Hay un equilibrio en esto: cuanto más gruesa las capas, el menos pegamento-ups necesito ir, pero el más caro la madera y la baja fidelidad (más gruesa) que llegaría a la forma original. La más fina, más precisa la forma sino también el esfuerzo más en fresado y encolado de cada capa.

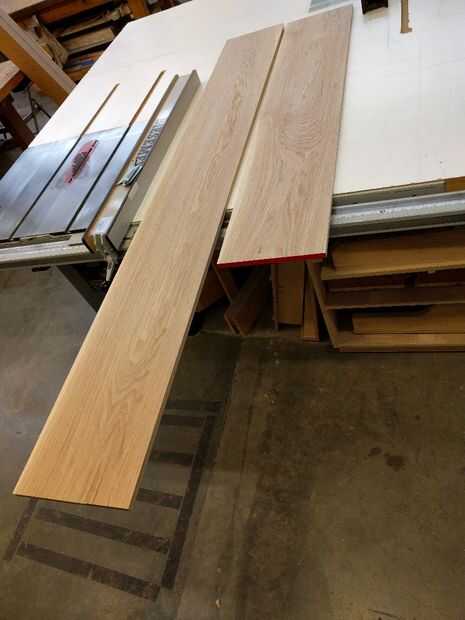

Se estableció en cerca de 5/8 de pulgada de espesor de capa. Esto significó 6 capas en total, que era muy manejable y buen equilibrio de espesor.

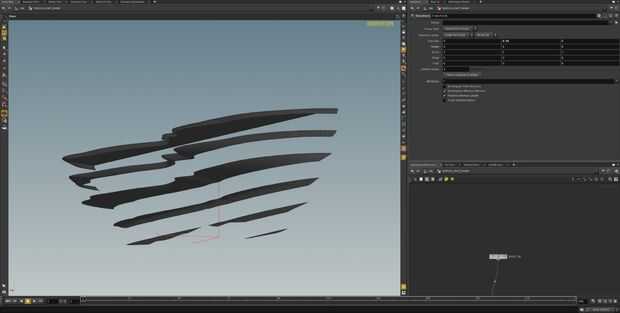

Pude conseguir Houdini para crear cada capa individual con operadores booleanos. Se puede ver una instantánea de esta acción. Probablemente funcionará en la mayoría de los paquetes 3D. Otros software como Autodesk 123D Make tiene esta función incorporada.

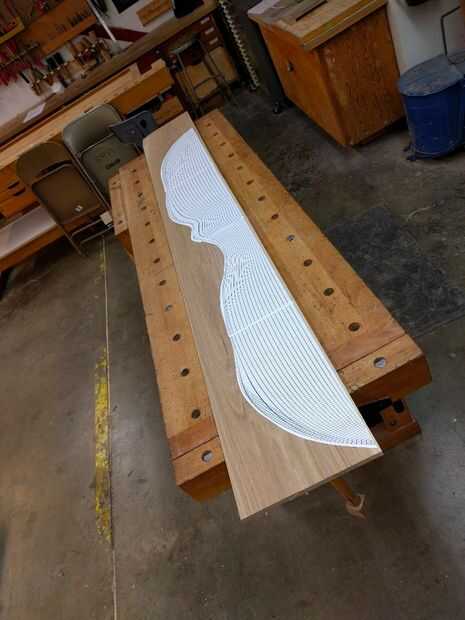

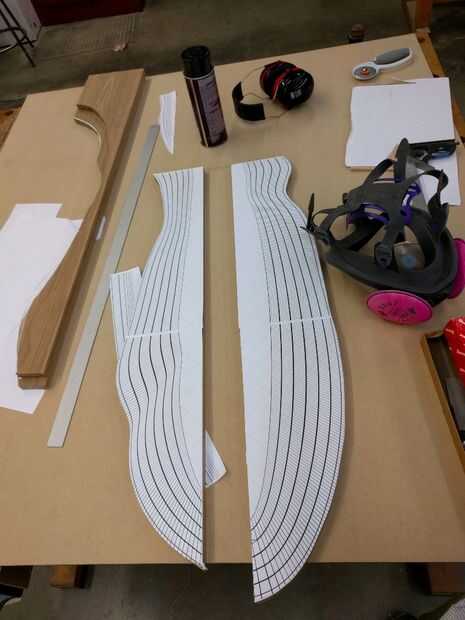

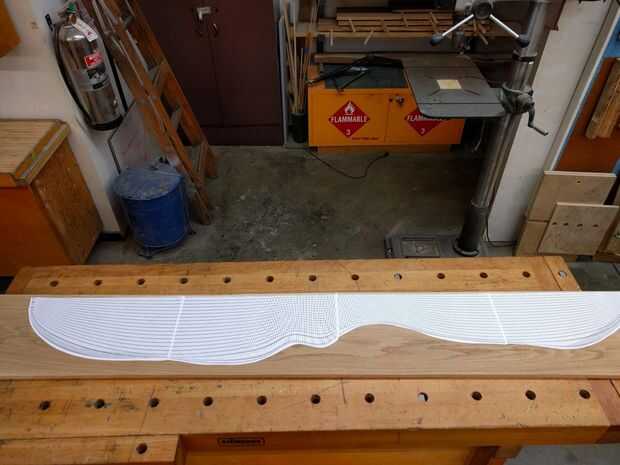

Mi transición desde el mundo digital al mundo real implicado procesamiento cada capa con una cámara ortográfica de arriba hacia abajo con una alta resolución y los resultados de la impresión en papel A3 +. Entonces pude pegar el papel a las capas de madera y usarlos como guía para cortar las formas gruesas de cada capa.
Nota: Si está saltando el lado entero 3D diseño de cosas, usted puede simplemente esbozar la forma de cada capa directamente sobre la madera y siga a lo largo de la sierra. Tratar de conseguir cierta continuidad en cada capa para que las cosas fluyen bien y no terminen con curvas muy definidas a lo largo de la altura.
