Paso 5: Paso 5: soldadura del Protoboard
** Es importante hacerlo en un lugar ventilado en una superficie que no se quemará. También es importante llevar pantalones y zapatos cerrados como soldadura puede caer y quemarse usted.* *

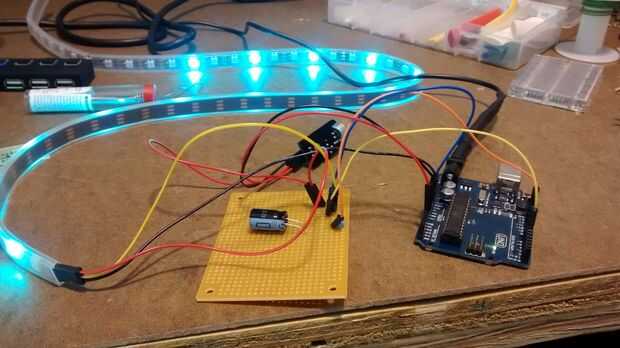

Para este paso, literalmente he movido todas mis piezas de la placa a la protoboard y dispuestos en el mismo.
Los materiales utilizados para esta parte fueron soldadura, soldador, protoboard, Arduino Uno, mini sensor de los sonidos, 10 k resistor, condensador de 1000uf, jumpers de la placa hembra/macho, puentes de tablero masculino, Neopixel tira, alambre múltiple trenzado (utilicé naranja sólido para la tierra y blanco/naranja a rayas para la entrada y el voltaje).
Las conexiones se realizan principalmente con líneas de soldadura en vez del alambre, hay una parte que tiene single-stranded cable conectando el capacitor de 1000uf a una ubicación.

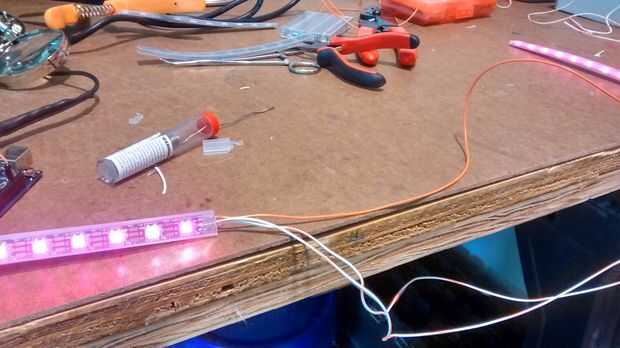

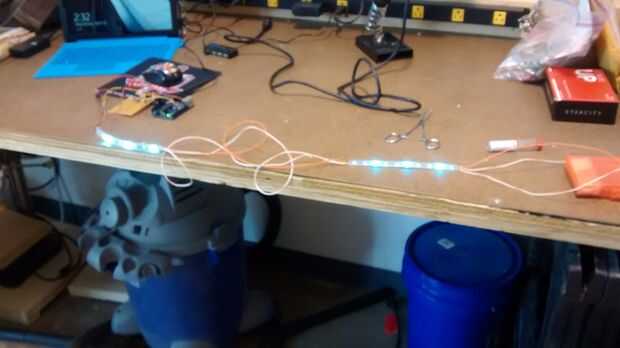

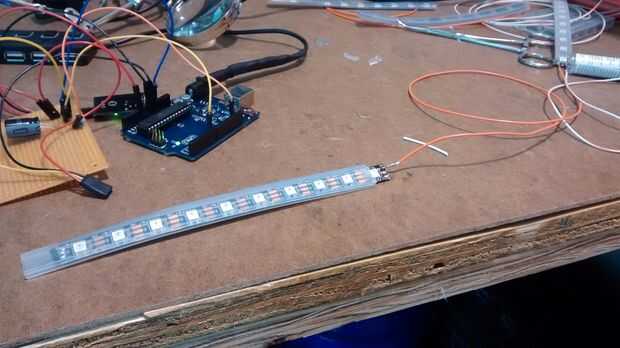

Para la tira de Neopixel, corté mi tira de LED 40 en cuatro 10 tiras de LED, con las tijeras, que conectado con cable trenzado múltiple, flexibilidad, soldando el cable a la regleta, prestando atención a las flechas en la tira para garantizar un flujo adecuado. Solía cortadores de alambre al ras y peladores de alambre sobre los alambres trenzados múltiples de corte y desforre para fijar a la pieza.

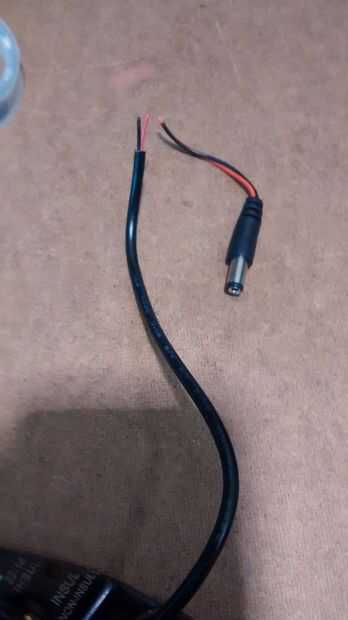

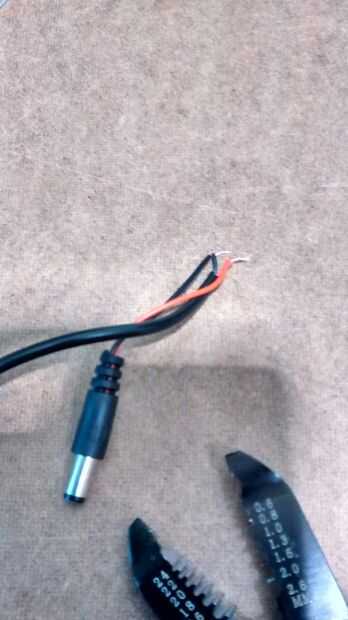

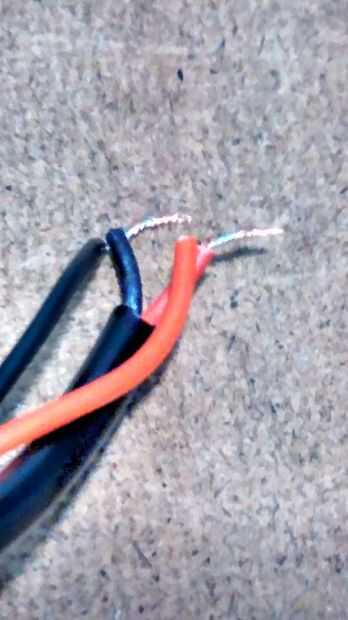

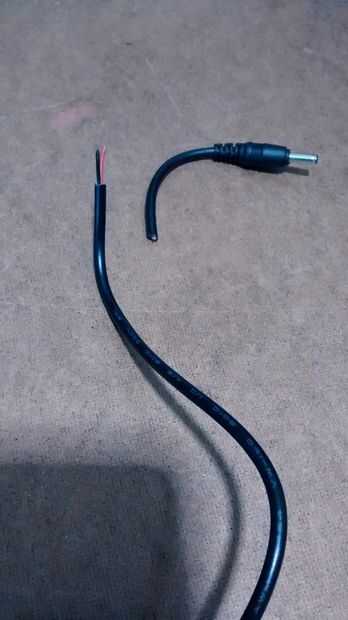

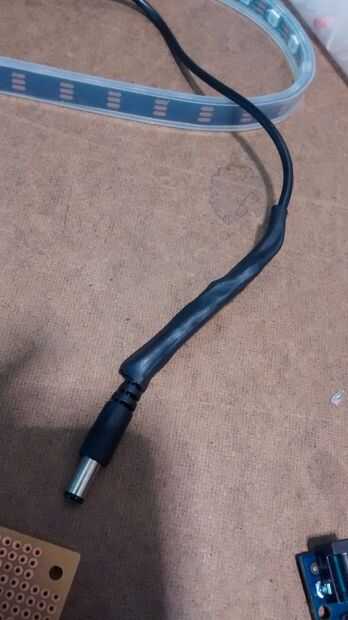

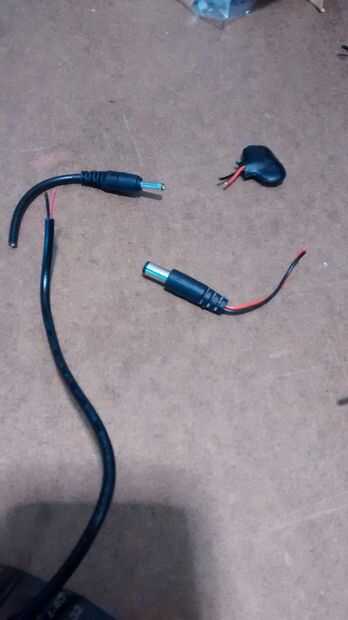

También había empalmado una alimentación de 5V/2A fuente y 9V Arduino adaptador de la pared con los cortadores de alambre al ras y pelacables. He atado la pieza de conexión a la fuente de pared y utilizado para cerrar la pieza de la tubería del encogimiento. Esto no extraer suficiente energía debido a la Arduino regula el poder, pero fue lo que sugirió Adafruit. En su lugar he utilizado el adaptador de 9V Arduino con una batería de 9V.
