Paso 3: Circuito Blinky
Elegir resistencias de 220 Ohmios liderado en 5v un típico 2v se clavará en 15ma que está dentro de su límite.

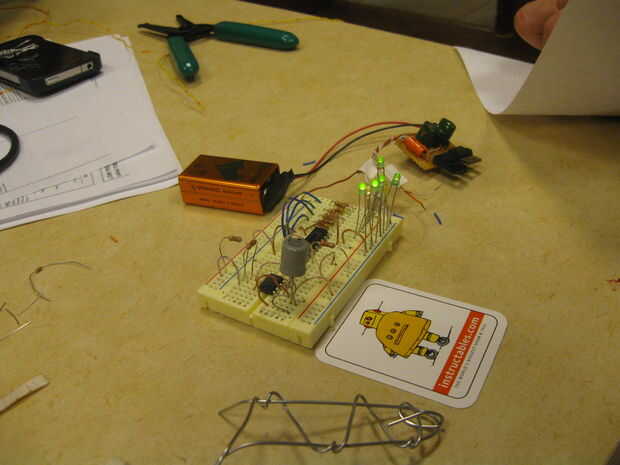

No quería que los LEDs de ser sólido en pero en su lugar a parpadear así que empecé con un circuito oscilador básico usando el chip de circuito integrado de NE555.
Esto proporciona un sobre de patrón en el pin 3 que puede ser ajustada usando diferentes valores del capacitor. Hay tutoriales por ahí para empezar a construir circuitos como este circuito de parpadeo y con piezas como el NE555 y comprensión solderless breadboards y esquemas de lectura. Si esto es demasiado avanzado entonces simplemente conecte cada LED una resistencia y conecta a la batería, puede comprar LEDs con circuito intermitente incorporado.

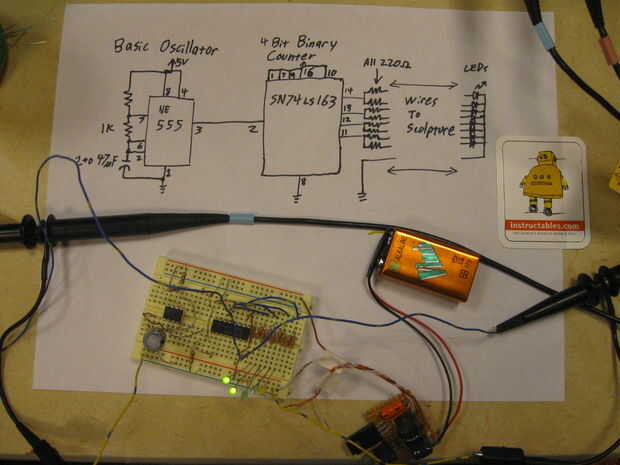

Decidí que sería más interesante si diodos LED parpadea a diferentes velocidades, y nuestro juego de piezas al azar incluye una SN74LS163 que es un contador binario. Conecte las clavijas permiten a + v y proporcionar impulsos que permite diferentes salidas a parpadear en la 1/2, 1/4, 1/8, 1/16, etc. de la frecuencia del pulso entrante. Contador binario de Google para obtener más información. Lamentablemente esto es una parte de 5v y no puede ser alimentado directamente desde los 9v. Las 2 opciones debían utilizar un regulador de 5v a 9v a 5v como el LM7805 o empezar con una fuente de 5v como un cargador de teléfono USB.

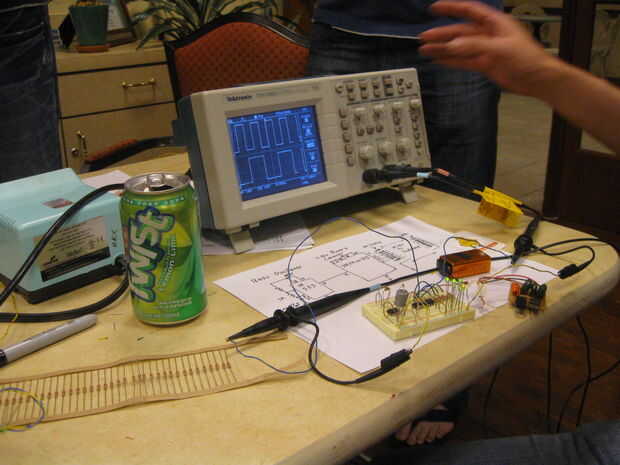

Usando un osciloscopio es aseado para mostrar la forma de onda, pero no necesario para levantarse a este tipo de circuito simple y corriente.
Aprendí estas cosas años atrás usando el libro de conseguir comenzado en electrónica por el bosque M Mims III. Gracias Sr. Mims.
