Escultura de LED RGB (8 / 8 paso)

Paso 8: electrónica

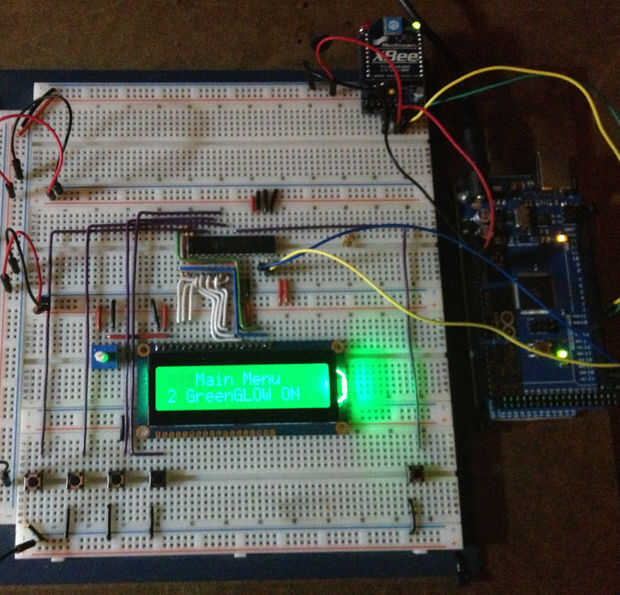

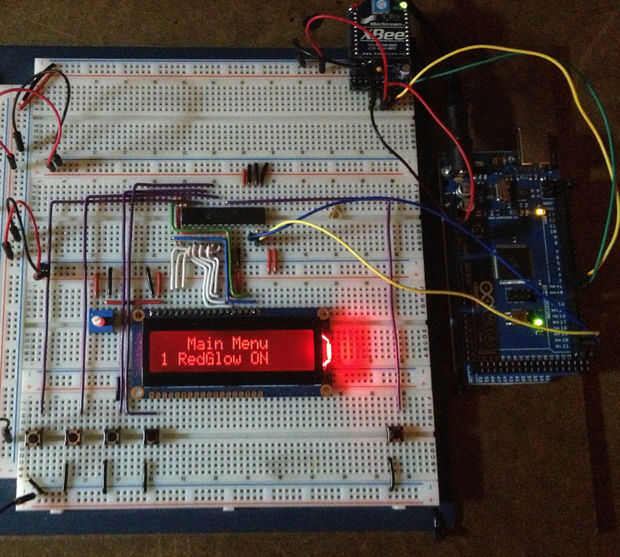

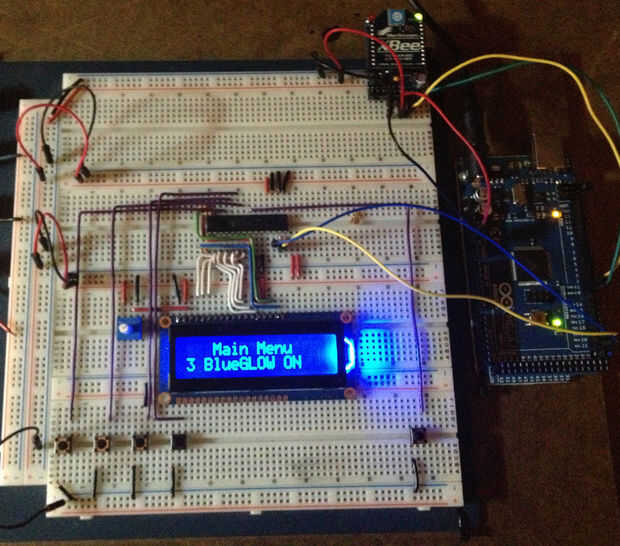

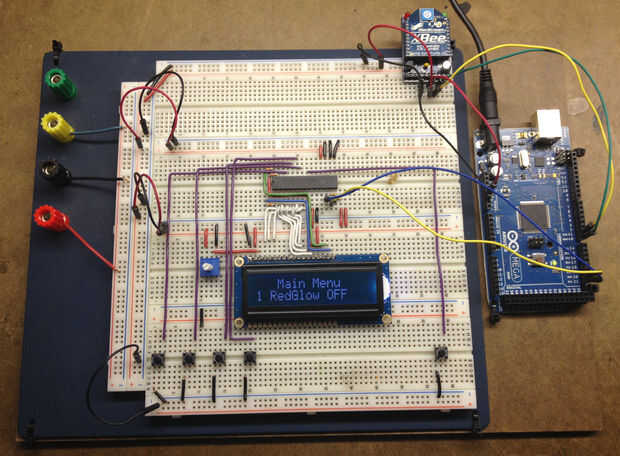

Todo se controlará con un mando inalámbrico con un par de radios XBee. Controlador principal tiene un Arduino MEGA, un Adafruit RGB en la pantalla que cambios color basado en el resplandor posterior del logo y 5 botones para controlar el menú. Había conectado el LCD y los botones a un expansor de puertos i2c I/O utilizando esquemas de Adafruit. Estoy usando el MEGA ya que voy a añadir unos 20 botones de arcade, ollas slider, LEDs y otras cosas que tenemos en mente.

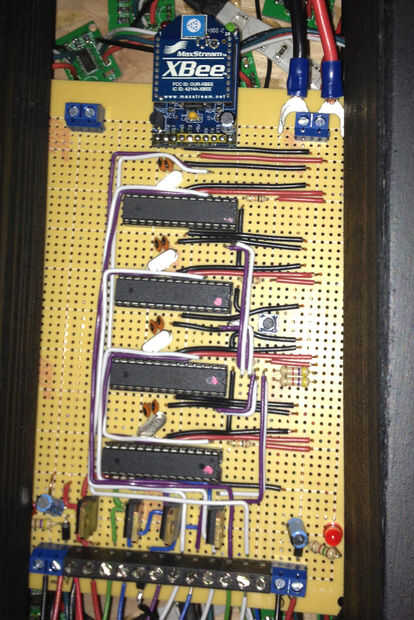

El receptor contiene cuatro chips de Atmega328 con Arduino bootloader también cuatro Mosfets de canal N para ayudar a controlar los LEDs RGB y el inversor. Los cuatro 328s puede transferir información utilizando el bus i2c.
A1(atmega1) - recibe los datos desde el controlador principal y ejecuta los comandos dados. A1 activa la tira del RGB LED detrás de la insignia y la tira de cinta encima de la cubierta de la caja (estos LEDs conectados a los pines PWM). Este chip también enciende y apaga el inversor para controlar EL alambre. A1 también actúa como un maestro del bus i2c. Envía comandos a los 3 esclavos A2, A3 y A4 basado en los comandos del controlador principal.
A2 - actualmente controla sólo el interior parte de la insignia (R & R).
A3 - controla el círculo parcial superior.
A4 - controla el círculo parcial inferior.
Sé que en este momento es overkill pero estamos planeando añadir un montón de sensores, más EL alambre y LEDs mucho más al escenario. He añadido el código para cualquier persona que quiera comprobarlo. Actualmente sólo enciende y apaga los colores RGB LED pero voy a actualizar el código como agrego a ella.
