Paso 4: El tentáculo de la soldadura

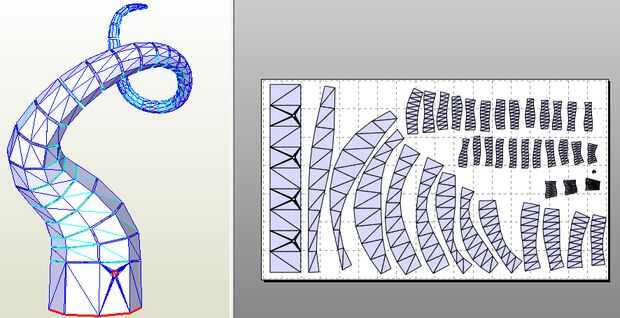

El diseño para el tentáculo sigue el mismo flujo de trabajo que he descrito aquí antes. He diseñado en una licuadora, Pepakura usado para desplegar las formas, entonces consiguió ésos por chorro de agua corte de acero. Esta vez estábamos usando 3/16" acero (AKA corten), que es una aleación que se oxida un poco y luego se para aherrumbrar. Se utiliza comúnmente para esculturas y detalles arquitectónicos.
Nota: Acero corten no funciona si es en agua estancada, o si hay mucha sal en el medio ambiente. Puede también sangrar un montón de moho en los primeros meses, coloración de la acera.

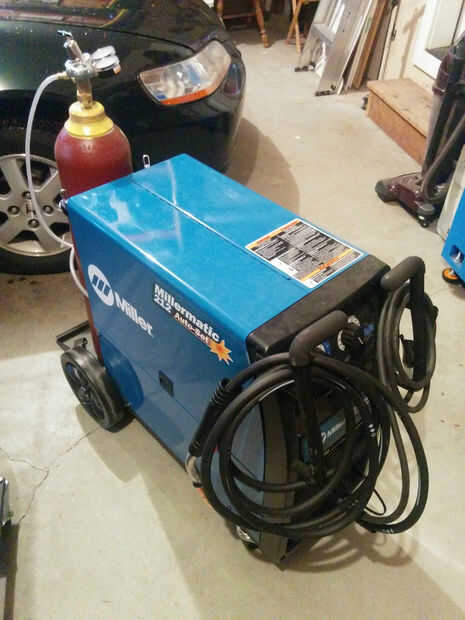

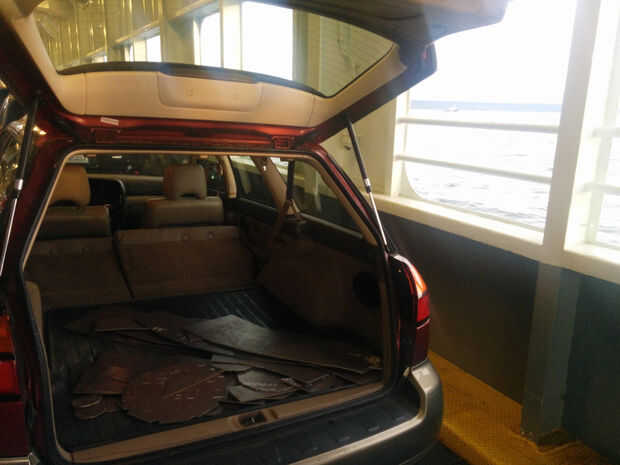

Todas las piezas juntas fueron alrededor de 300 libras, que era mucho más barato para mí tomar el ferry a la isla de Vashon y recoger de conseguirlos enviados. El material más grueso también significó que mi soldador antiguo no iba a cortar. No sólo no podía manejar 3/16" espesor stock, pero el alambre MIG para acero corten sólo viene en 0,045" en los carretes gigantes 33 libras. Así que aproveché esta oportunidad para actualizar el circuito 240 en mi tienda a 30 amperios y actualizar mi soldador a un Millermatic 212. Trabajando en proyectos de pagadas seguro que es conveniente a veces!

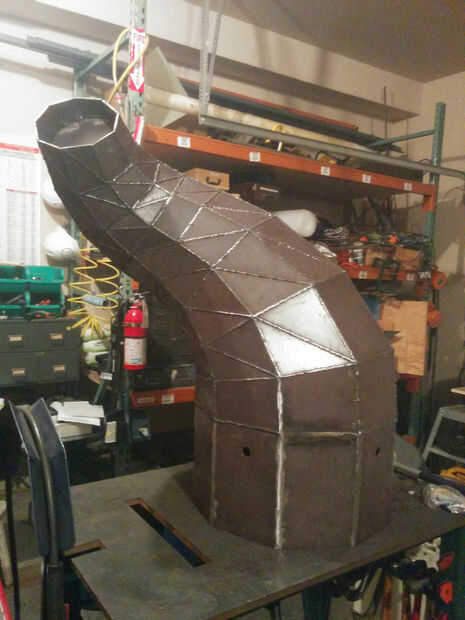

Debido al tamaño y grosor, no grabe las líneas de plegado en el acero, pero cortar completamente a través excepto las lengüetas en cada extremo. Esto funcionó bien, pero el acero era lo suficientemente grueso como para que las pestañas se rompieron a menudo cuando estaba doblando en forma. La aleación de acero corten podría haber hecho esta peor, ya que parecía mucho más rígido que el acero suave normal. A menudo terminé rompiendo pedazos separados totalmente, luego moler abajo de las pestañas por lo que pude soldar las piezas juntas limpiamente. Todavía quedaría con el enfoque de la ficha, sin embargo, lo sería una pesadilla mantener un seguimiento de qué pieza fue donde. Como él me tenía para grabar un código binario en los anillos más pequeños, mientras que miraban demasiado como para distinguir por la forma.

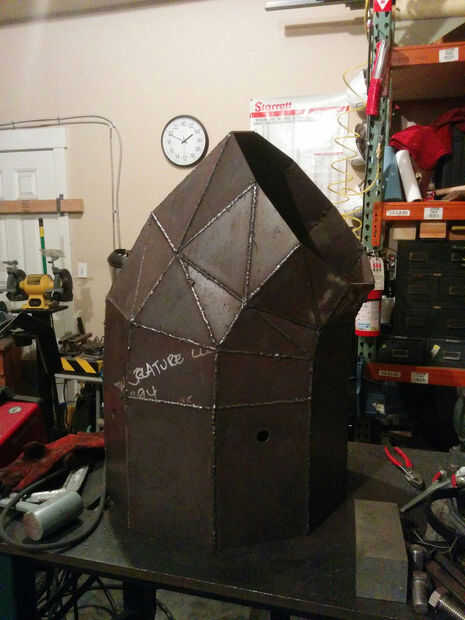

Para la parte inferior de los tentáculos, todo iba bastante bien. Cada anillo es nonagonal (9 lados) en la forma, que significa 140 grados interior entre caras. Como utilicé un medidor de ángulo para asegurarse de que cada cara era el ángulo correcto con respecto a sus vecinos, fueron juntos muy bien.
