Paso 3: Controlar Leds tiras con Arduino

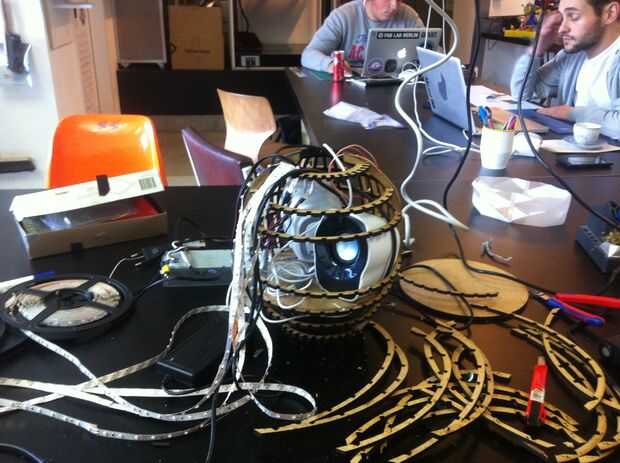

El interactivo de la pieza fue hecho usando Arduino, un sensor de presencia Máximo Botix (1 x Distanciómetro ultrasónico – Maxbotix LV-EZ0) y un escudo Mp3.

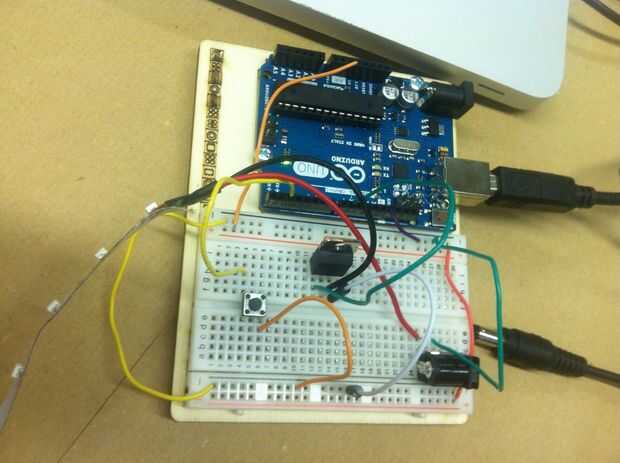

1. control de tira de leds 12v con Arduino:

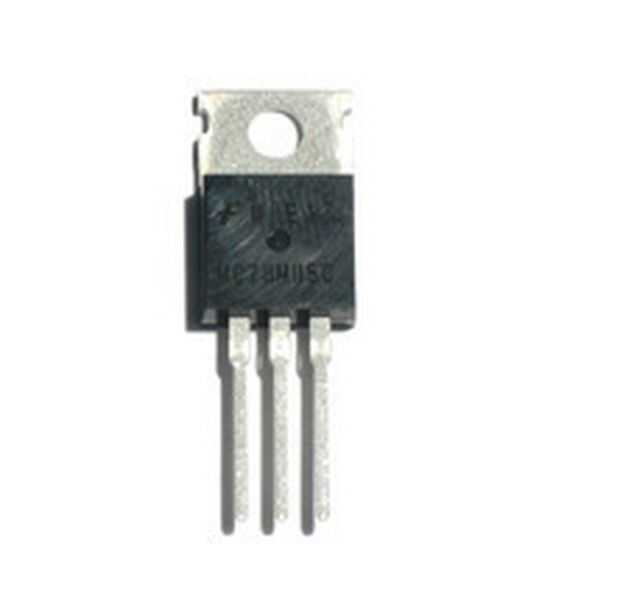

Las tiras de leds pueden controlarse utilizando cualquier potencia NPN o MOSFET del canal N, asegúrese de que el transistor está preparada para poder pasar tanta corriente como usted necesita. Por ejemplo, ya que sobre 0.2Amps por canal metro, si tienes una tira de 5 metros necesitará pasar hasta 1 amperio por transistor. Obtener los paquetes de "TO-220" fornidos, no los chicos poco dinky. Asegúrese de que se parecen a esto:
Para uso básico y de bajo costo se sugiere utilizar MOSFETs de canal N como el STP16NF06 , que son muy popular y barato. Si no puede conseguirlos, TIP120 también son buenos pero hay más pérdida de tensión en un transistor que en un MOSFET, razón por la cual sugerimos esos primeros (menos pérdida de calor, más luz!).

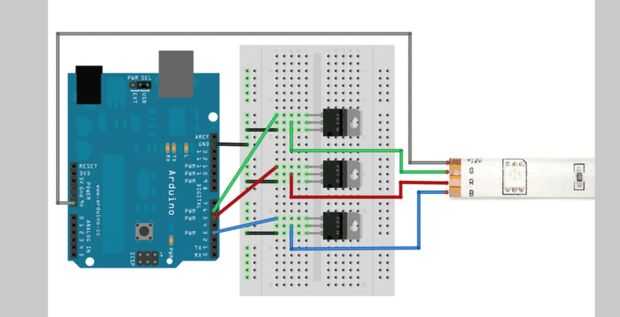

En este proyecto utilicé 1 TIP120 para cada color. El proyecto tenía 5 colores. Así, utilicé 5 TIP120 en un circuito como la imagen de adelante hacia atrás.
