He ido encontrando yo mismo a buscar pura corriente de prueba y ejecutar varios circuitos que hacen. Me acostumbré a sacar energía de esta placa o pero todo lo que necesito es una oferta rígida sentado en mi banco. Fuentes reales del laboratorio son costosos vaciar su billetera. Este instructable utiliza un ordenador barato SMPS (cuesta alrededor de 10$ o menos) y unos pocos componentes. Junto con eso, par de minutos y tiene una fuente confiable de la DC en su escritorio siempre listo para proporcionar energía!
Para ser sincero, esta idea no sale de mi mente genuis pero está inspirada en el sobremesa Power Board Kit de Sparkfun.
http://www.Sparkfun.com/products/9774
Si tienes pereza de leer este instructivo o noob lo suficiente como para hacer un PCB o soldadura; se puede seguir adelante y comprar sobre el producto. Puede tener su fuente de alimentación de sobremesa en ningún momento con él. También Sparkfun ha servido archivos de diseño, usted puede ir para hacer ese tablero si quieres.
Pero si eres lo suficientemente friki, sigue leyendo!

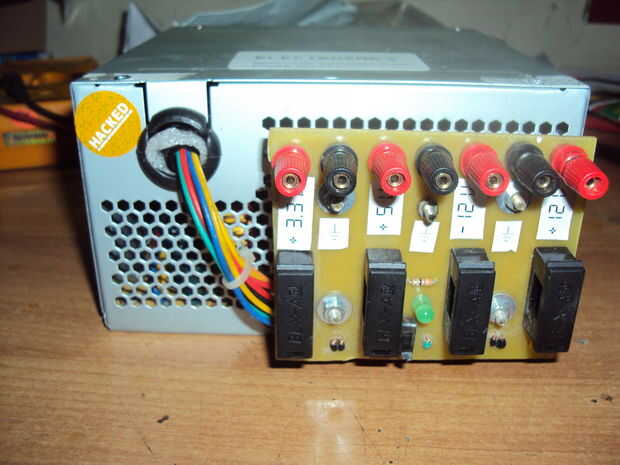

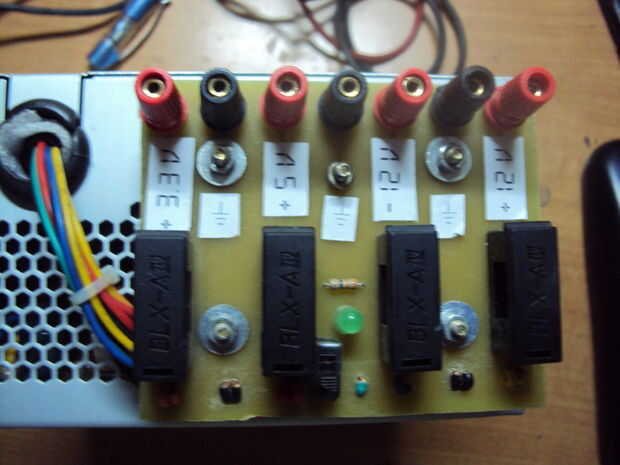

Por lo que he hecho básicamente es, he hecho un PCB donde soldar los cables que salen de la Junta SMPS y añadido monturas terminal. Para protección adicional, he añadido fusibles, ya que el corto circuito es común en el trabajo electrónico de un geek.
Sé SMPS es equipado con corto circuito apaga la característica pero no mata para tener más fusibles para la protección.
Mejor prevenir que lamentar.
También tengo un botón grande red iluminada en la parte posterior. Para mayor comodidad botón deslizante pequeño en la parte frontal cambia este banco SMPS o desactivar.
Por favor consulte las imágenes ya que estoy cansado ahora para escribir mucho.
Atención: Ordenador SMPS funciona en corriente alterna. Cuidado para su propia seguridad y siga todas las medidas de seguridad como desenchufarlo antes de abrir. Espero que lo suficientemente inteligente.
