Esencial SMPS de laboratorio de banco de una SMPS de ordenador (2 / 6 paso)

Paso 2: El PCB

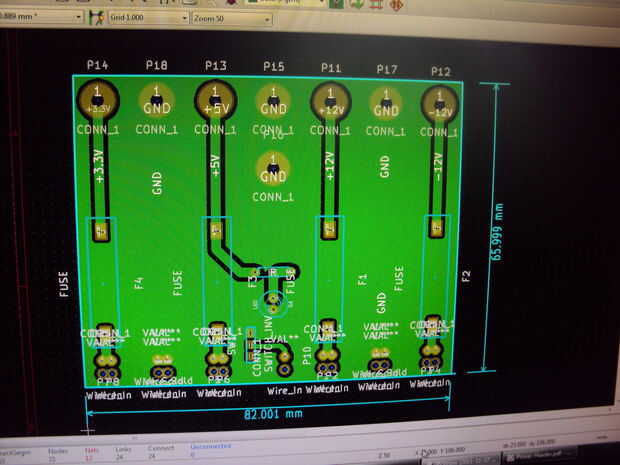

He diseñado este PCB en mi herramienta favorita KiCAD. Una código abierto libre PCB suite de diseño.

Se adjunta PDF diseño / arte. Si usted quiere aprender KiCAD, sería un otro instructivo.

Sólo puede imprimir el PDF adjunto con la escala 1:1 sobre un papel fotográfico (80 gsm) utilizando una impresora láser.
Y luego utilizar para transferir mediante el método de transferencia de Toner y su PCB.
Lo grabe, perforarlo y montar todos los componentes.

Consulte varios instructables o recursos si usted quiere aprender cómo a la transferencia de toner, etch y perforación un PCB.
