Paso 2: Trabajo de preparación
Trabajo de preparación

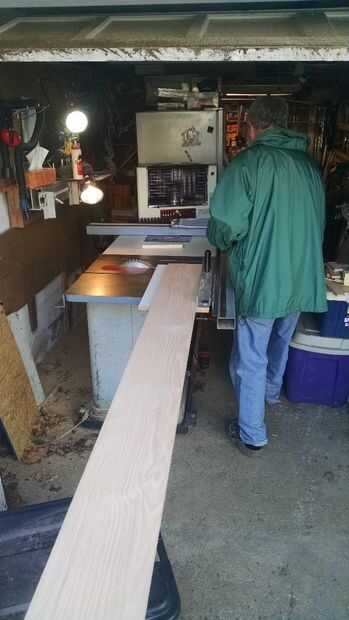

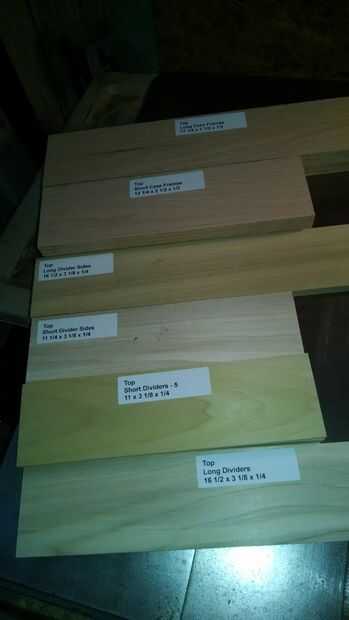

Rasgar y cortar los cuatro casos piezas, doce divisor y la parte inferior. Lije ligeramente todos los bordes.

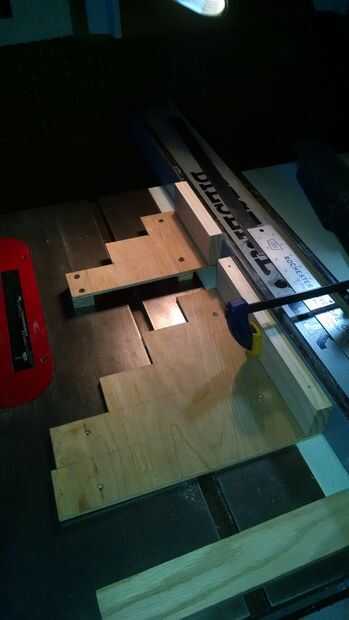

Corte las plantillas #1 y #2 y fije las extensiones verticales que permiten la sujeción a la guía de corte.
Girar un pedazo de stock medio girándolo 180, final de finales, mismo lado hacia arriba.
Plantillas
Dos plantillas se utilizan para colocar todos los cortes de mortajas y la barbilla. Debe ser muy preciso con la creación de la plantilla. Aquí la exactitud es importante.
Plantilla #1 tiene tres pasos con el paso 1, paso 2 y paso 3. Los pasos son 2 ¾ aparte. Cada paso es una arbitraria 2 + alto para apoyar la pieza cortada. Una extensión vertical se une al borde derecho para permitir que la plantilla para sujetarse a la cerca. La distancia de la valla al paso 1 es el punto de partida y representa la ubicación del lado derecho de la hoja. Paso 2 es 2 ¾ de la hoja y el paso 3 es otro 2 ¾ (5 ½) de la hoja. La plantilla se pone a cero con el paso 1 en la hoja y la guía se movió contra él y bloqueada. A continuación, la plantilla se mueve al punto de partida, cerca del borde delantero de la Hanon.
Un corte que comienza en el paso 1 producirá un rebajo en el extremo de su acción, tan amplio y profundo como su hoja de mortajar. Rotación del stock 180 producirá una barbilla idéntica en el otro extremo.
Un corte que comienza en el paso 2 producirá un dado en 2 ¾ desde el final de la acción, como ancho y profundo como la hoja. Rotación del stock 180 producirá un dado 2 ¾ desde el otro extremo de la culata.
Un corte que comienza en el paso 3 producirá un dado en 5 1/2 del final de la acción, como ancho y profundo como la hoja.
Plantilla #2 funciona igual que plantilla #1, con 5 pasos, márgenes 2 aparte. Paso 2 es corto en anillado y se utiliza para crear el cierre de la barbilla en los marcos de caja corta.
