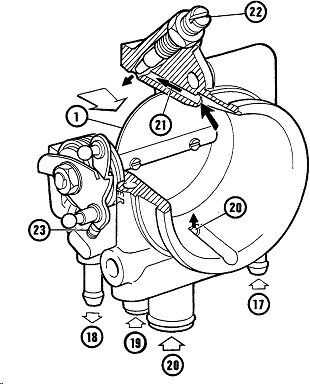

Paso 7: Placa del acelerador y vivienda
1 es la placa del acelerador también conocido como una válvula de mariposa;
17 es una entrada de refrigerante caliente para calentar el cuerpo del acelerador y así evitar la condensación de combustible en frío;
18 es la salida de refrigerante;
19 trae el aire extra de la válvula de ajuste de ralentí (esto entra en aguas abajo de la placa del acelerador);
20 sirve el sistema de ventilación positiva del cárter;
21 es el ralenti real Puente canal;
22 es el tornillo de ajuste de ralentí base con tuerca de seguridad;
23 es la parada de fábrica de la placa del acelerador.
Junto al número 23 se puede ver un perno con una cabeza redondeada. Esto conecta la placa del acelerador con el pedal resorte y posición sensor de gas a través de una varilla roscada. Esta barra es ajustable y extraíble. Cuando se quita la barra con el motor en marcha, la velocidad de ralentí no debe cambiar o fluctuar. Si lo hace, la barra está mal ajustada. Más en eso más adelante.
