Paso 2: Montarlos

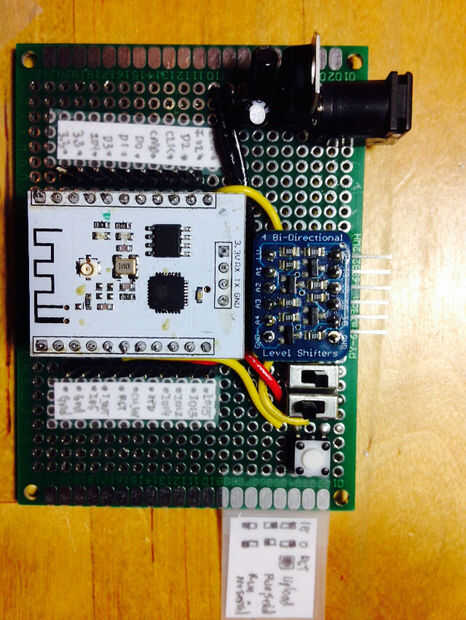

Cómo montar no importa pero te voy a mostrar cómo arreglé mina.
El circuito de alimentación es bastante simple, seguir la hoja de datos para mi regulador de voltaje de salida de tensión fija. Básicamente sólo 100nF en la entrada de pin y gnd y 10microF en el pin de salida y la tierra.
Es de la salida del regulador de voltaje de 3.3V y puede crear un 3.3V bus en su tablero y conectar los 3.3V fuente para esto. Del mismo modo crear un bus de tierra y toda la conexión de tierra va aquí.
Hay 2 interruptores. Cada conmutador tiene 3 pines. Permite llamar superior, medio e inferior.
El primero es uso de GPIO 00. Conecte el GPIO 00 pin en el centro del interruptor. Luego conecte el 3.3V a pasador inferior y el Gnd al pin superior. De esta manera, cuando el interruptor está en la posición superior, GPIO 00 se conectarán a la tierra y cuando el interruptor está en la posición inferior, GPIO 00 se conectará a los 3, 3V.
El segundo interruptor es para 15 de GPIO. Conectar la clavija de GPIO 15 en el centro del interruptor. Luego conecte la tierra a la clavija superior. No conecte nada al perno superior en su lugar solo dejo mis desconectado. Esta manera, usted poner el interruptor en la parte inferior cuando lo necesite a tierra. Cuando necesite utilizar 15 GPIO para otra función, usted sólo ponga el interruptor en la posición inferior y conecta cualquier función que desee con el pin GPIO 15.
El empuje de botón momentario solo tienes 2 conexiones. Uno es la tierra. El otro es el pin RST en el ESP-201.

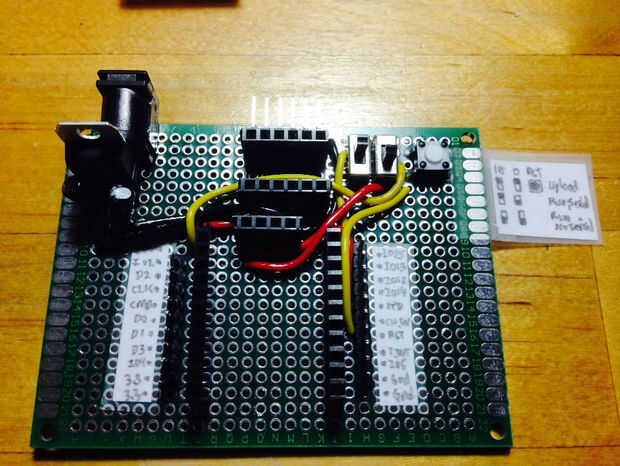

Usar encabezados femeninos por lo que el ESP-201 puede ser enchufado en la parte superior y cuando se realiza la programación.
Usar cabeceras masculinos junto a la clavija hembra y puente cada correspondiente pin juntos. Esta manera, puedo utilizar un cable de puente durante mi prototipos y probar mis circuitos y código.

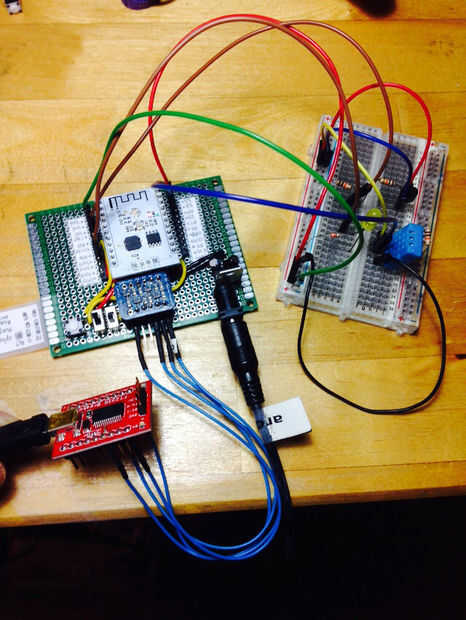

Os adjunto una foto que muestra una prueba con un DHT11 y TMP36. Los componentes son en protoboard independiente y ESP-201 en la placa de prototipos.
¡ Espero que disfrute de este instructable encontrado útil.
