Paso 1: El hardware: Wifi controlado toma (ESP-8266)

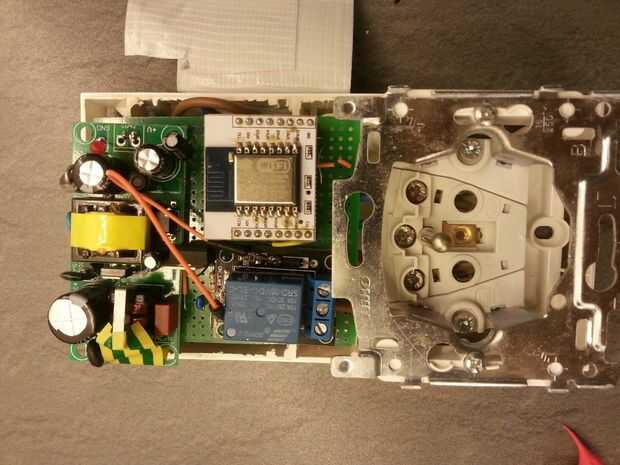

En primer lugar, usted necesitará construir la toma de corriente controlado.
He utilizado el ESP-8266-12 como el regulador y conexión wifi. ESP-8266 es muy barato. Compré 10 straigt de China por menos de 50 €! Y de eso es un conroller sin del real, con 10 de pines GPIO así. Necesidad de ningún otro controlador no es necesario. He utilizado el modelo de "12" ya que cuenta con la mayoría de los pines GPIO explotados. Con el modelo "1" los pasadores disponibles 2 nunca pueden ser tirados en la puesta en marcha, que a veces puede ser en cuestión.
Lista de materiales:
- ESP-8266-12 (puede hacer cualquier otro modelo)
- Relé de 5V / 10A 230v
- transistor BC547B + resistencia
- regulador de voltaje LM317 resitor resitor + condensador + condensador (a 3, 3V para el ESP-8266)
- optoacoplador
- voltaje regulador 230v AC a 5v DC
- zócalo + caja lo suficientemente grande
- cables de 230 v - 10A
- los cables de 5v
- Junta de sordering
- equipos de soldadura
Cómo funciona:
El circuito de alto voltaje se conecta el relé.
El relé es interruptor ESP-8266. Pero para llegar allí es un poco más complicado:
- 230 v AC se transforma a 5v a través del regulador de voltaje grande.
- Porque el ESP funciona mejor en 3.3V, el LM317 regula un 3,3 v circuito el circuito de 5v. La salida está conectada a la ESP.
- Pin 16 de la ESP da una señal digital (alta baja). Pero porque el relé trabaja a 5v y puede alterar el circuito tirando alto, el ESP y el relé están conectados a través de un optoacoplador.
- El optoacoplador que utilicé no dio suficiente corriente. Así para finalmente cambiar el relé, un transistor fue construido en el medio.
El relé está conectado en la posición de normalmente cerrado. Así que la toma siempre está lista para usar. El programa de conmutación realmente primero activa el relé y desconecta la toma de corriente. A la hora programada, el interruptor está cerrado otra vez.

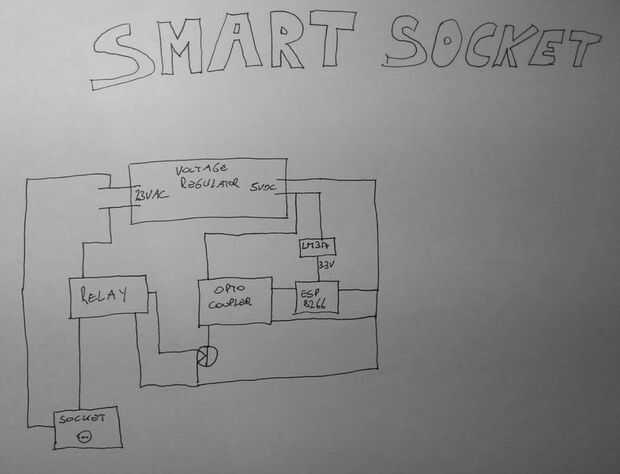

La imagen incluye no es un circuito de trabajo pero más un esquema funciona básicamente.
CUIDADO: ALTO VOLTAJE EN EL CIRCUITO!
