ESP8266-12 blynk temperatura inalámbrico, sensor de humedad DHT 11 (2 / 5 paso)

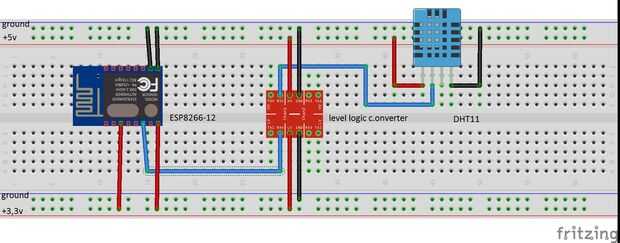

Paso 2: conexiones

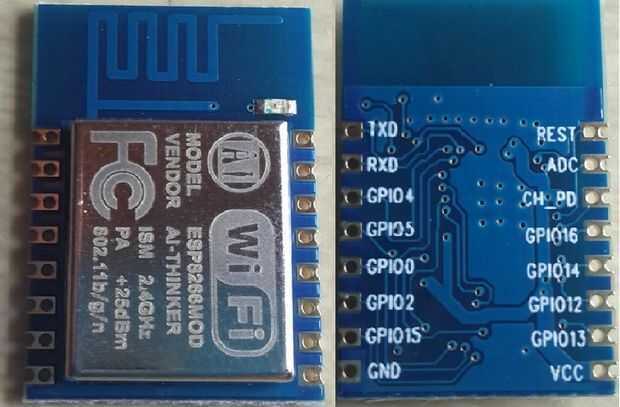

ESP8266

VCC + 3, 3v

CH-PD + 3.3v

gpio12---RX0 (convertidor lógico nivel bajo)

Suelo de tierra

GPIO5 tierra

--------------------------------------------------------------------------

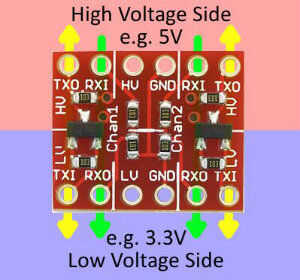

lógica convertidor bidireccional

Alto voltaje + 5v

Suelo de tierra

RXI---pin 2 (DHT11)

LV + 3, 3v

Suelo de tierra

RX0---gpio12 (ESP8266-12)

---------------------------------------------------------

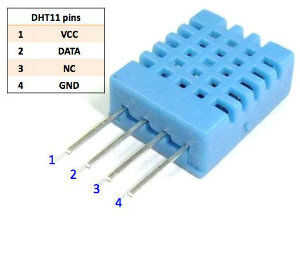

Sensor DHT11

Pin 1 + 5v

salida pin 2.---RXI (convertidor de lógica de nivel alto)

PIN4 tierra
