Paso 2: Se la montan
1. primer lugar el ESP8266 en un protoboard
2. Conecte un cable de puente de la tierra y VCC de salida de la ESP a los rieles de corriente y tierra de la placa.
3. Conecte la tierra y VCC de los GPS y la pantalla Oled a los carriles de la energía de la placa. Asegúrese de que la tierra (tierra-) y VCC para el (rojo +)

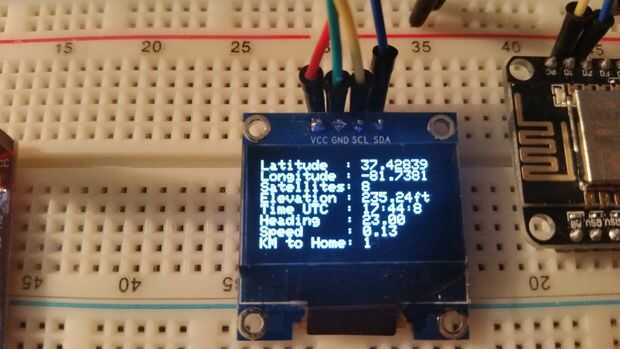

4. conectar el Pin SCL de la Oled Mostrar para el pin de ESP D1 (el cable amarillo en la imagen) y conectar el Pin SDA de la Oled display D2 pin (cable azul en la imagen) son las conexiones de comunicación I2C.
5. conectar el pin TX del GPS al pin D6 de la ESP (el hilo azul) y conectar el pin RX del GPS con el conector de D7 de la ESP (el cable blanco) estas son tus pines de comunicación Serial. Puedes elegir cualquier pins de datos que te gusta, pero también tienes que hacer los cambios necesarios en el código.
Aquí hay un enlace a un diagrama del pinout de la Junta ESP-12e para ayudarle.
