Paso 4: Hardware

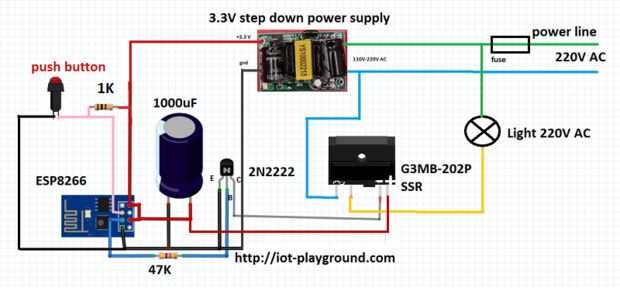

En nuestro caso usamos ESP8266 01, pero puede utilizar cualquier otro tipo de ESP8266. GPIO2 está conectado al transistor de NPN para control SSR. Máximo actual para nuestro tipo de relé de estado sólido es 2A - esto es conveniente para la luz de la habitación y no para aplicaciones que consumen más energía - por ejemplo el calentador.
Para la alimentación que utilizamos 3.3V paso por módulo. Es muy importante añadir el condensador de 1000uF a 3.3V línea eléctrica - en nuestro caso interruptor funcionaba si nos saltamos este condensador. GPIO0 está conectado al pulsador de control local del interruptor de internet.

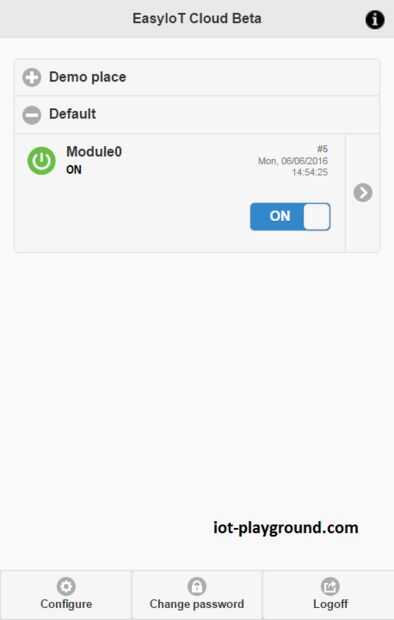

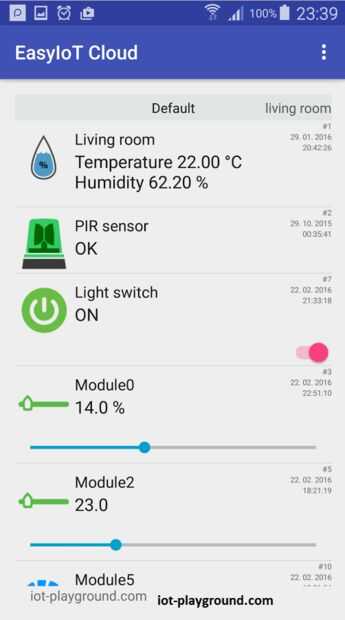

Después de energía encendido, interruptor se añadirá automáticamente a EasyIoT nube y será visible en la interfaz WEB o aplicación para Android.
Manualmente puede cambiar el nombre nombre del switch y grupo en configuración de la nube de EasyIoT trajes de su necesidad.
