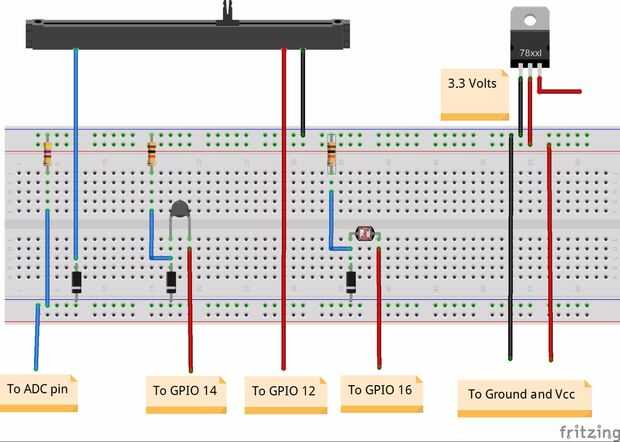

Paso 1: Conecte sus sensores.
Para este proyecto estoy utilizando tres sensores analógicos. Una fotorresistencia, un termistor y un deslizamiento reóstato.
Se trata de lo que tenía en la caja de piezas. No dude en sustituir.
He utilizado:
ESP8266-12, también funciona un -07. GPIOs disponibles tres son necesarios para este proyecto.
ESP flasheado con NodeMCU, para esta demo.
2 resistencias de 10K
1 resistencia de 680R
3,3 v regulador de voltaje (si es necesario)
1 fotorresistencia (LDR)
1 termistor de 10K
1 regulador de 10K
3 diodos (estoy usando 1N4007s)
Los valores de los resistores utilizados dependen de los sensores analógicos. Aviso que no estoy usando ningún resistor con el deslizador.
Hay considerable de ensayo y error en la configuración de este, trim pots ven muy bien.
Los diodos son la clave para aislar los circuitos del sensor no se lee. Diodos de restringen actual a una dirección. Sin los diodos los sensores todavía funciona, sin embargo interactúan entre sí. Por ejemplo, brilla una luz sobre la LDR aumentará el valor de su GPIO, sin embargo, también reducirá el valor de los otros sensores. Diodos de aislar los circuitos.
