Paso 1: Piezas y herramientas

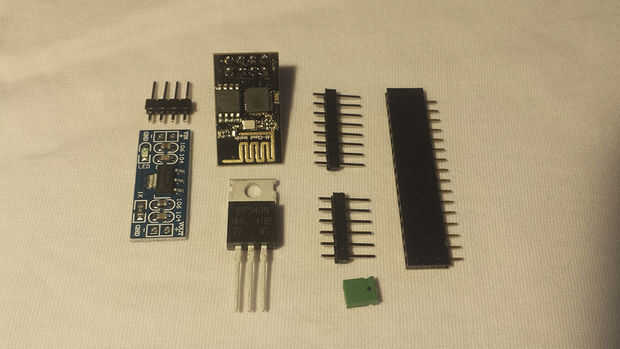

Esencialmente todas las partes de esta construcción vinieron de eBay. Es barato pero tienes que esperar el envío. Por supuesto, siempre existe la posibilidad de comprar en tiendas locales (Adafruit, Sparkfun...) varias veces el precio, pero con el envío rápido. De todos modos, aquí está la lista de piezas que necesitamos:
- Módulo ESP-01 ESP8266
- 12V luz estroboscópica Elegí el rojo.
- LM1117 3.3V Consejo Regulador
- IRF540N mosfet
- Resistencia de 560R (nada entre 470R - 2K 2 será bueno)
- Macho y hembra pin headers + 1 conector de puente
No incluido en la lista de compras:
- 12V / 1A pared adaptador + un adecuado DC jack
- Cables de diferentes colores, utilicé principalmente algunos 24AWG fino rojo y negro silicio alambre y cable de 30AWG blanco.
- Cinta eléctrica o cinta del kapton
- Un tablero de prueba + un módulo de alimentaciónde la protoboard. Recomendamos el tipo con un interruptor de encendido/apagado.
- Convertidor serial USB <> –, como FTDI o CP2102 - 3.3V compatible se debe
Se trata de un proyectos de bastante no intensiva en cuanto a las herramientas necesarias. Pude lograr con sólo un soldador, soldadura, flujo, pistola de pegamento caliente, nariz de aguja y alicates de corte lateral, una lima de metal o una hoja de sierra y un cuchillo.
