Paso 2: Esquemas y prototipos

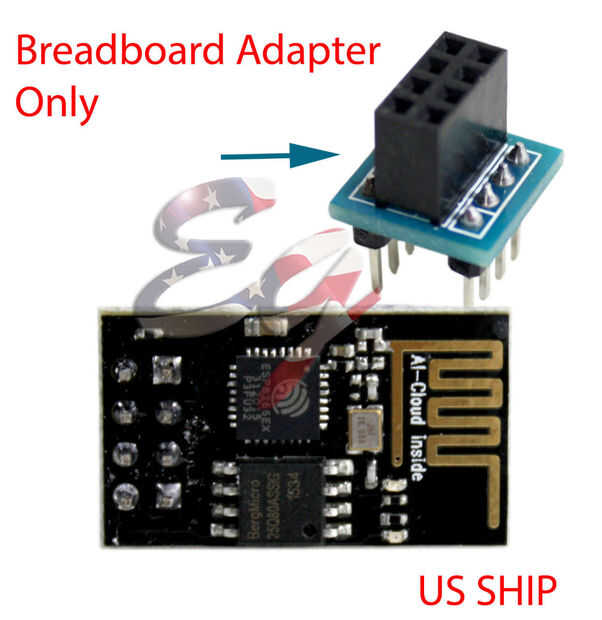

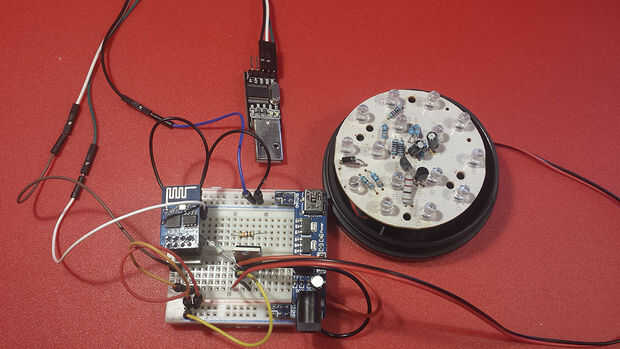

Comencé con la construcción de un prototipo en un protoboard. Para conectar el ESP, se puede utilizar alambre de conexión de la mujer al varón, pero opté por un adaptador similar a la última imagen. Lo hice yo mismo de un pedazo de prototipo PCB y algunos encabezados de pin, pero también lo puedes comprar si quieres.

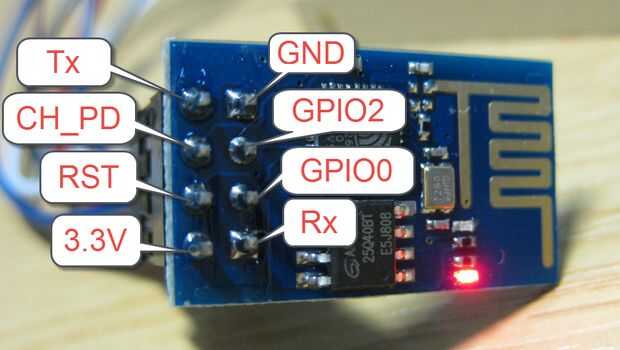

El circuito es extremadamente simple. El transistor está conectado al GPIO2 a través de una resistencia de 560R (nada entre 470R - 4K 7 debería funcionar bien). Este transistor se enciende y apaga la luz estroboscópica. El módulo ESP es alimentado por un 3.3V regulador, el cual está conectado a la entrada de 12 voltios. No se muestra en los esquemas, porque Fritzing no tiene un componente para ello. Para la programación, GPIO0 se conectará a una cabecera de 2 pines a los que puede conectar un conector puente. Pines TxD, RxD y GND están conectadas a un cabezal de 3 pines, a la que conectas el USB - Serial adaptador para programación.
Nota: Hay una resistencia de 10K en el esquema. Como aprendí la manera dura, No lo uso loque deshabilitará la ESP de la ejecución del programa. Simplemente ignorar ese resistor.
