Paso 5: Iniciar el cableado!

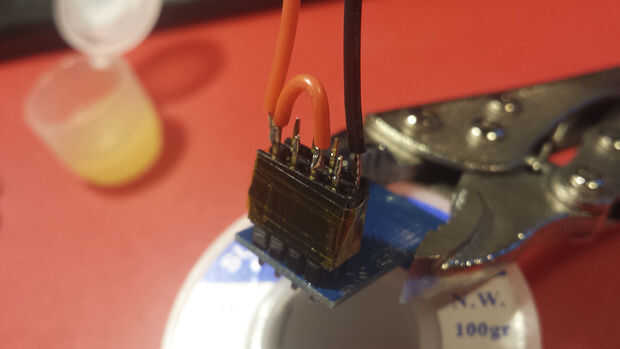

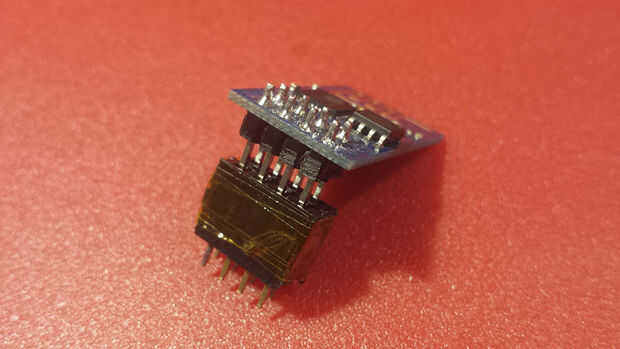

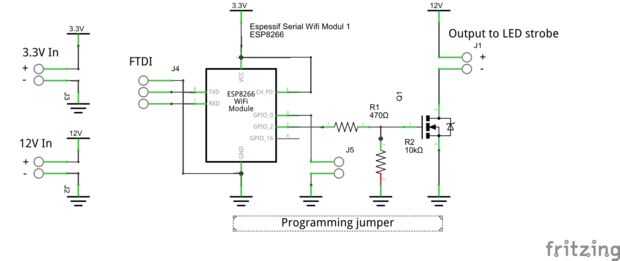

Empezar el cableado hasta la electrónica. He creado una cabecera de perno femenino de 4 x 2 por grabar juntos dos 4 x 1. Esto hace fácil desconectar el módulo si es necesario. Sólo recuerda la polaridad correcta!

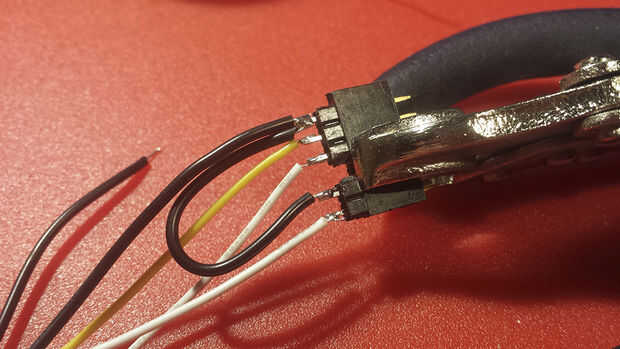

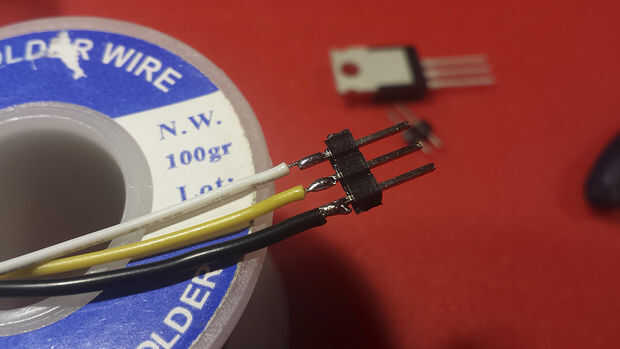

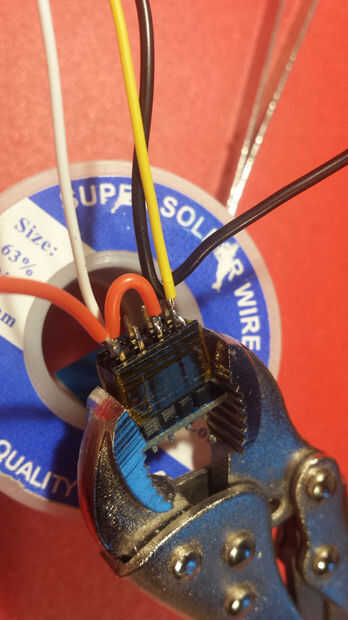

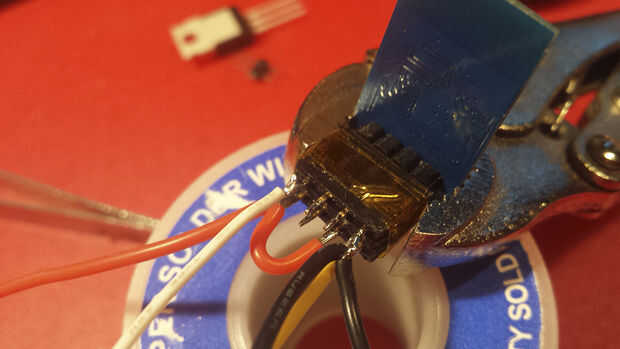

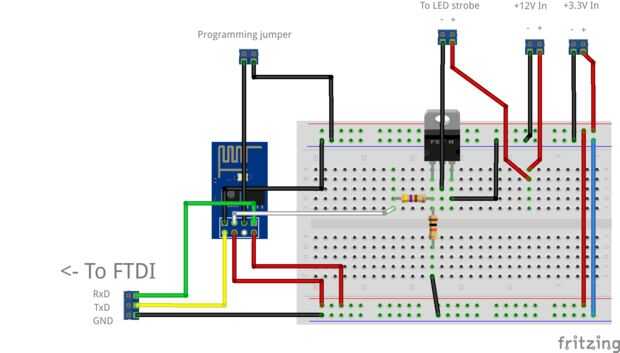

Primero conectar un cable rojo a la VCC (3.3V) y pines CH_PD en el ESP. Entonces un solo cable negro a tierra. En mi caso, estos cables eran unos 6cm (2 1/4 en) largo. Preparar a continuación el conector de 3 pines serie con 3 pedazos de alambre (blanco, amarillo, negro en mi caso). Quería distribuirlos alrededor de la circunferencia de la luz, por lo que son un poco más, unos 8cm (3 in). Suelde el cable blanco al pin RxD en el ESP, amarillo TxD y alambre negro GND. recuerda esta asociación, anote en algún lugar.
Las longitudes de alambre son aproximadas, usted tendrá que ajustar para adaptarse a tu luz. Como descubrirá, necesitará prueba de ajuste de todo con frecuencia, compruebe si algunos cables no demasiado largo (o también ordenar) y ajustar el diseño total para hacer todo encajan muy bien. Siempre es mejor empezar con un poco más cables y acortar más adelante, que tener un cable corto que luego tiene que ampliar. Y por supuesto, triple-comprobar todo antes de empezar a pegar los componentes en su lugar.
