Paso 7: Montaje Final

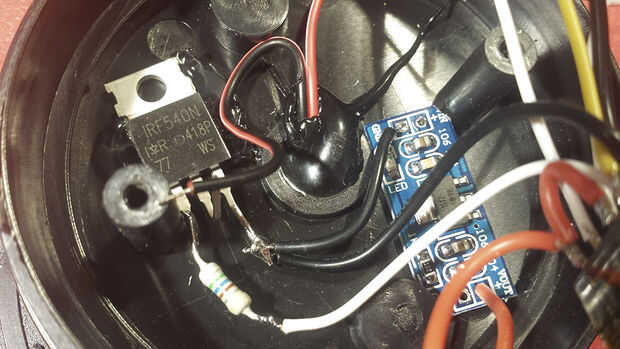

Comenzar pegando el mosfet en la parte inferior de la luz estroboscópica. Ninguna gran corriente continua fluye aquí, así que no necesita un disipador de calor. Conecte la entrada negativa del regulador de voltaje (GND) a la fuente de lo mosfet. Lo que no es mostrado en la imagen, tome el cable de entrada de energía negativa (negro) y conectar también a la fuente. He utilizado el cable de la fuente como una clase de tablero de arranque, que está conectado todo terreno.

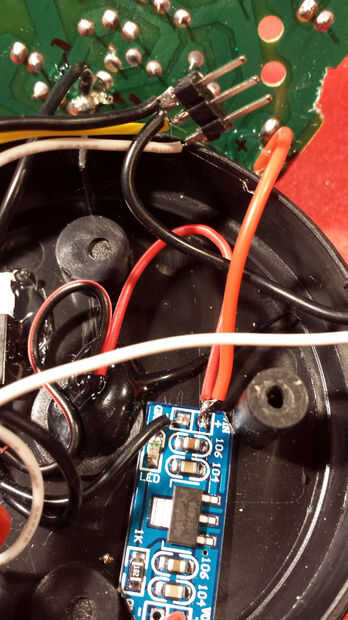

Suelde el cable rojo de la entrada (positivo) con el cable rojo (positivo) de la PCB junto a la entrada (VIN) del regulador de voltaje. Soldar el cable negro (negativo) de la PCb para el desagüe de lo mosfet y dóblelo hacia atrás si es necesario.

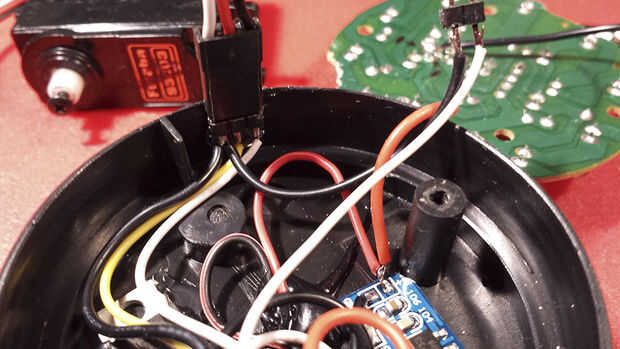

Poner la placa en la parte superior, sostenga los dos pin headers en sus lugares y marcan sus posiciones. Luego levante el PCB y las cabeceras del pin en su lugar con pegamento caliente del pegamento. Quiere compensarles de las paredes de 0,5 mm o menos. Utilicé un conector de cable de servo para ayudarme a mantener los pernos en su lugar.

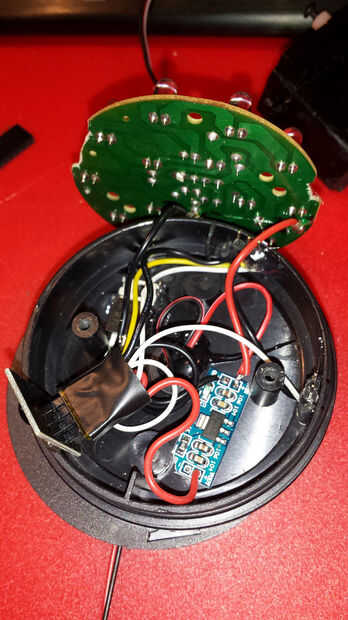

Por último, es una buena idea para envolver el conector de la ESP en alguna cinta aislante para evitar cortocircuitos. Además, pegué un trozo de espuma suave en la parte superior del conector. Esto consigue presionado juntos por el PCB principal y mantiene el módulo ESP muy bien en su lugar.

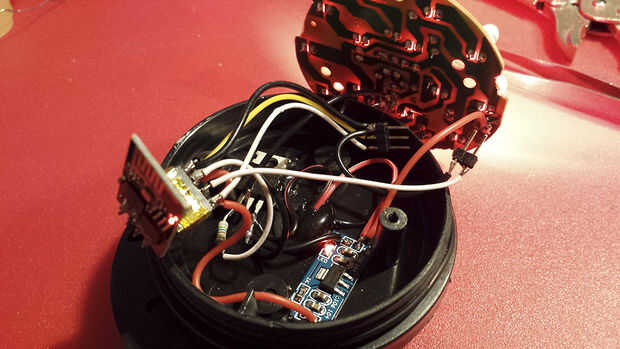

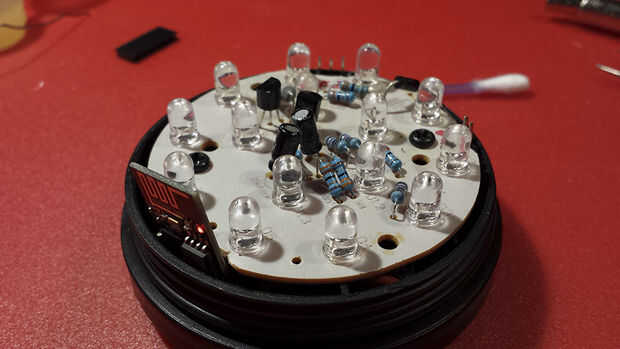

Ahora sólo averiguar cómo rellenar todos los cables dentro del pequeño espacio a la izquierda y atornille todo nuevo. Hecho!
