ESP8266 breakout Junta (1 / 3 paso)

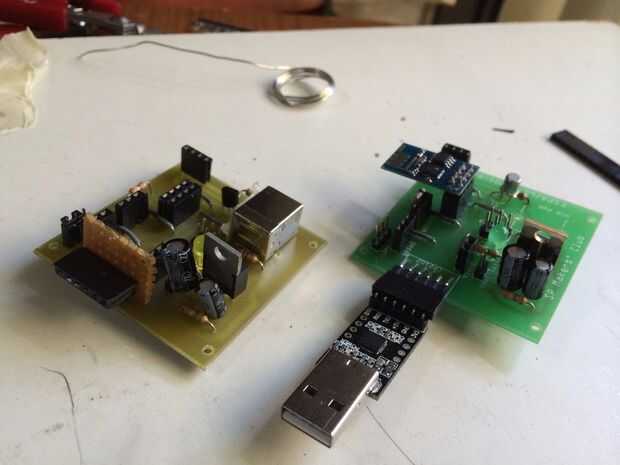

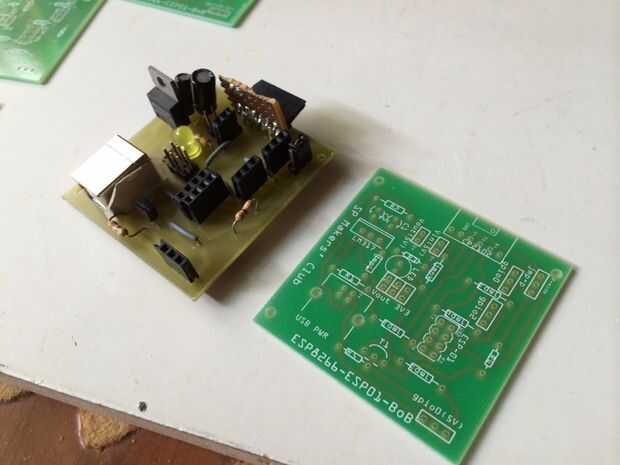

Paso 1: Montaje de la Junta de arranque ESP8266

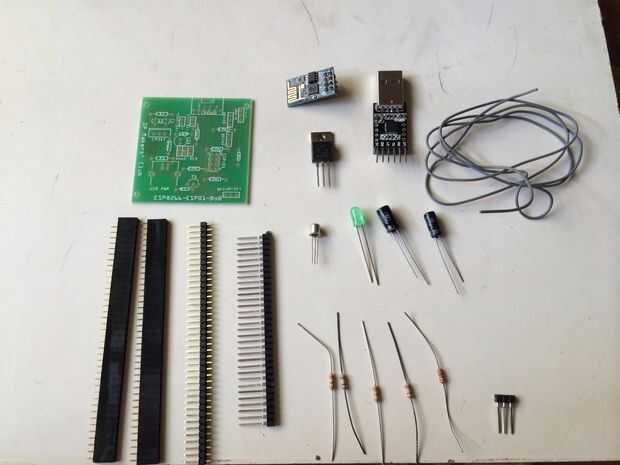

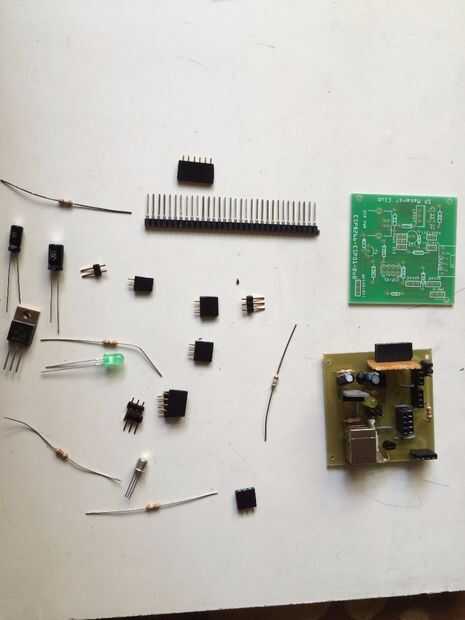

Paso 1.1 lista de materiales

Para montar el tablero de arranque de ESP8266, estas son algunas de las piezas necesarias

1 sola fila 40 wayFemale cabecera (GPIO2, GPIO0, GPIO0(5V), ESP-01, Vin(5V), CP2102)

Forma 1 sola fila 40 masculino encabezado (jmp-p, Vout 3V3, Vout(5V))

Zócalo del perno forma 1 sola fila 40 - alambre de embalaje (CP2102)

4 resistencias de 390 ohmios (R2, R3, R4, R5)

1 resistencia de 270 ohmios (R1)

1 47uF 16V condensador (C2)

1 100uF 25V condensador (C1)

1 regulador de voltaje LM317)

1 LED

1 Transistor PNP 2N2907 (T1)

1 USB 'B' receptáculo derecho ángulo (montaje del PWB) (debido a la limitación de espacio, este componente será omitido para esta tarjeta)

1 puente de PCB a corto GPIO0 a tierra en jmp-p

1 pies de largo de cables de puente de un solo núcleo (jmp 1 a jmp 5)
