Paso 2: ESP-03 mejora
ESP-03 no tiene una tecla de Reset fácilmente disponible. Sin embargo el pin CH_PD actuará como un Reset.
Sin embargo, varios sitios web ESP8266 recomienda que el pin Reset sacarse a Vcc con un resistor de 10K para aumentar la estabilidad.
Estoy empezando a hacer esto con algunos de mis módulos ESP-03.

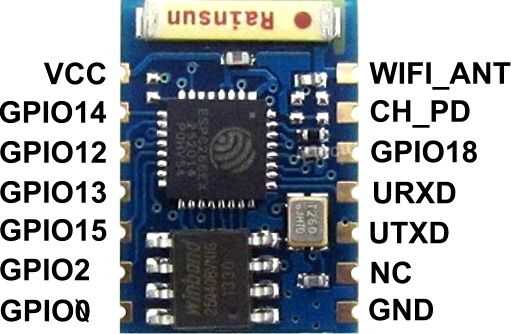

En la primera foto, la almohadilla en la parte superior izquierda aparece como VCC. Así, se restablece el cojín de la soldadura justo a la derecha de él.

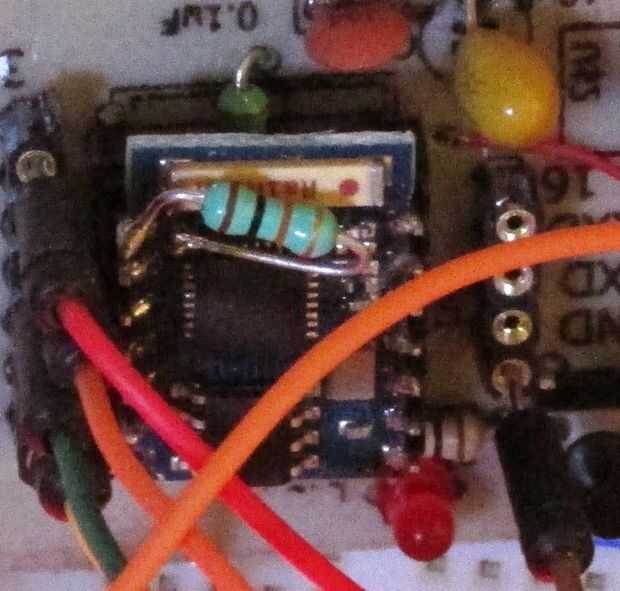

He añadido una resistencia de 10K entre el VCC y el botón de Reset. Bueno, esto es realmente muy feo pero parece funcionar. Me han pedido algunos resistores SMD de 10K y que harán de este un poco más ordenado.
Todos de este Instructable ayudó a facilitar la creación de prototipos para mí.
Cuadro de la cubierta es una sugerencia de uno de mis proyectos.
