Paso 2: "Mainboard"

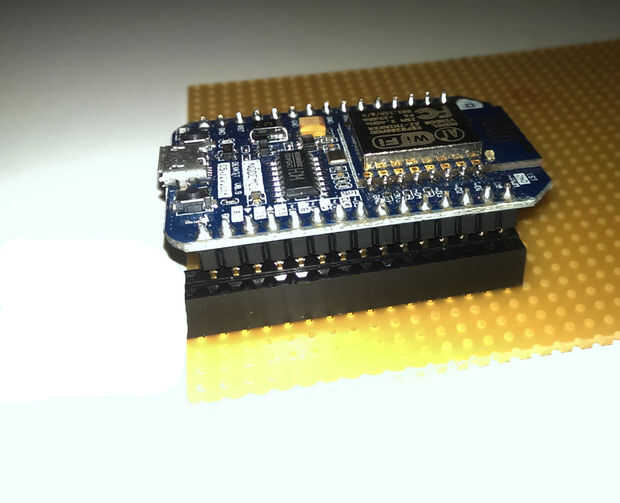

Este paso es para la "placa base". Coloque su ESP8266 en su PCB y deje suficiente espacio alrededor para Rúbrica femenina dos filas a ambos lados de su ESP8266 (foto1) y los sensores. Mi PCB es de 7,5 x 5 cm grande.

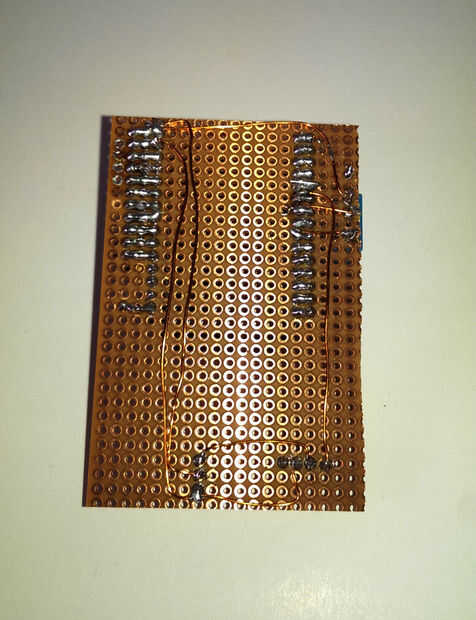

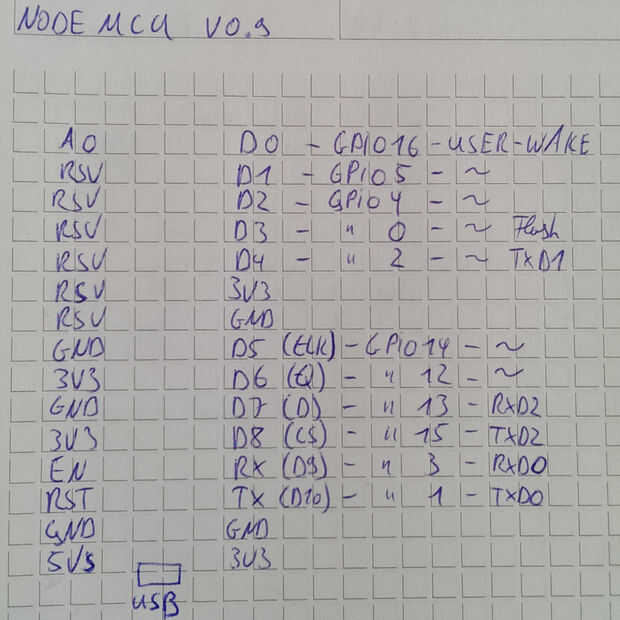

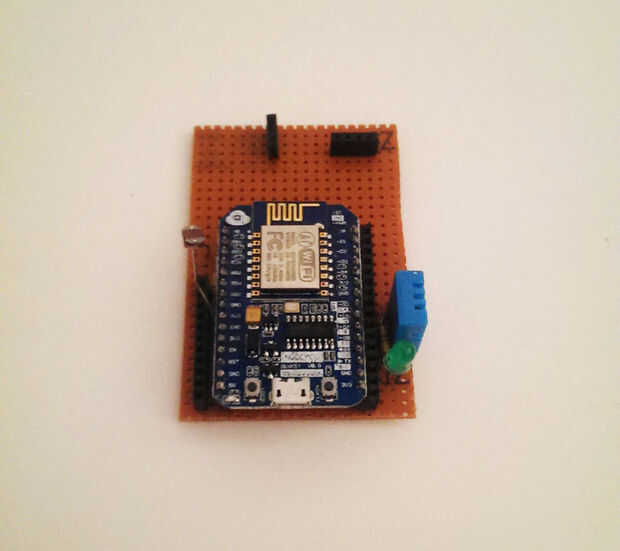

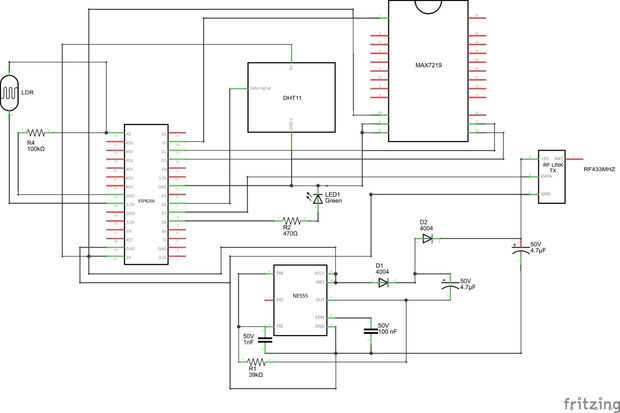

Desafortunadamente hice las fotos después de soldar para que no una instrucción de soldadura paso a paso (pictur 2). Un Consejo es empezar con las piezas pequeñas. La tercera imagen muestra todo el circuito. Si no desea que el circuito doblador de voltaje puede conectar el ESP8266 directamente con la RF 433MHZ modul. Foto cuatro es la parte inferior de la placa base. Última imagen es un diagrama de pines de la ESP8266.
