Paso 5: Doblador de tensión
Este es el segundo paso para la extensión de la gama. Si usted está satisfecho con la gama de su RF módulo de transmisor de 433MHZ puede omitir este paso.

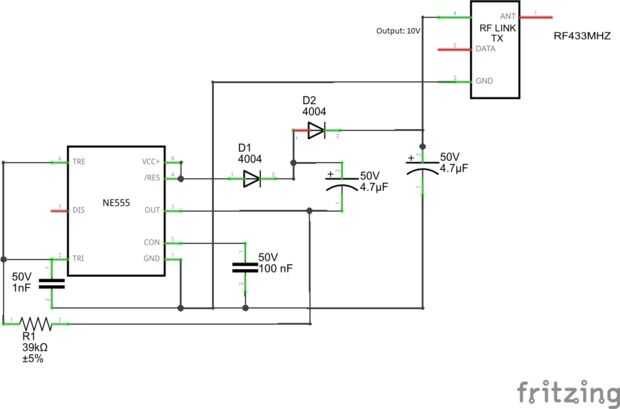

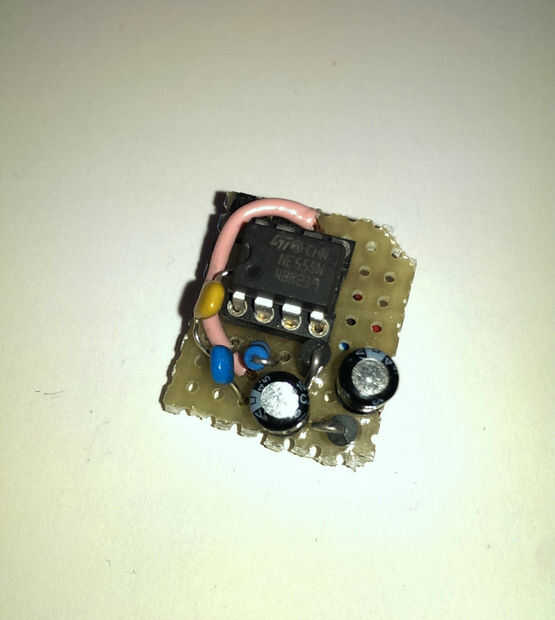

El doblador de tensión está hecho de un NE555, dos diodos, 4 condensador y una resistencia. Es un circuito bastante simple para la ampliación de la gama. La primera imagen muestra el circuito del doblador de voltaje y del transmisor. Clavija de entrada de 8 y 4 se conectará a la tensión de alimentación de 5V de la Junta de ESP8266. La salida es casi 10 V. El transmisor trabaja en rango de 3V - 12V y mayor es el voltaje, más alto es el rango del transmisor. La segunda imagen muestra el circuito en un pequeño pedazo de perfboard. Hice este circuito luego terminé mi mainboard. Pero usted puede soldar el doblador de tensión directamente en la placa base.
