ESP8266 estación del (independiente) utilizando el IDE de Arduino y plataforma en la nube GadgetKeeper (2 / 11 paso)

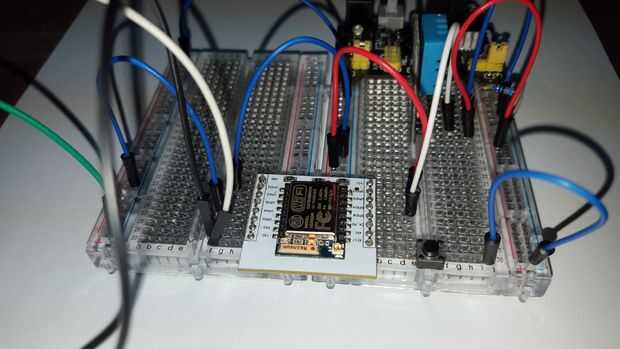

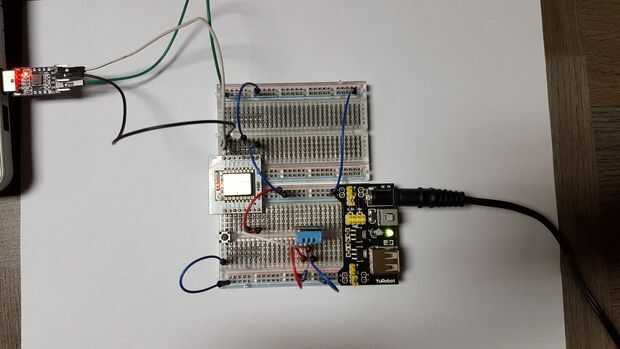

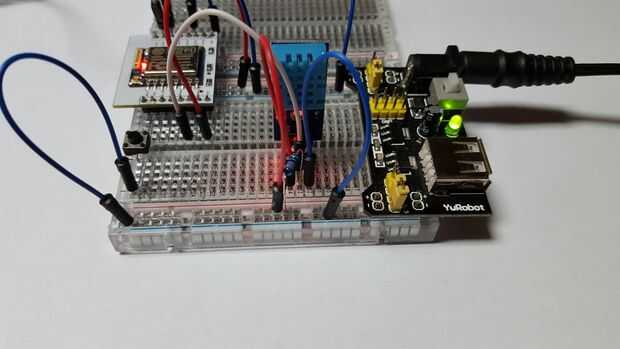

Paso 2: Preparar el hardware

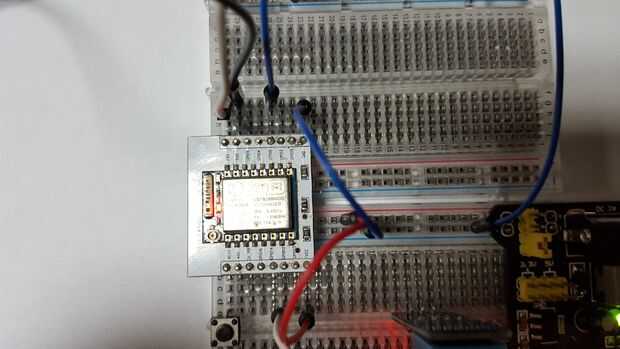

Cableado ESP8266

Nombre PIN | Conexión

Restablecer | mediante pulsador a la tierra

GPIO12 | Pin de datos DHT11

VCC | 3V3

TXD | CP2102 TXD

PIN RXD | CP2102 RXD

PIN GPIO0 | TOMA DE TIERRA

TOMA DE TIERRA | TOMA DE TIERRA

Cableado de CP2102

Nombre PIN | Conexión

TDR | ESP8266 TXD Pin

RXD | ESP8266 RXD Pin

TOMA DE TIERRA | TOMA DE TIERRA

Cableado DHT11

Nombre PIN | Conexión

VCC | 3V3

DATOS | ESP8266 GPIO12 Pin y 3V3 mediante resistencia de 10K

TOMA DE TIERRA | TOMA DE TIERRA

Nota: para DHT11 sensor, no olvide conectar una resistencia de 10 K del pin de datos a VCC

Nota: para cargar código ESP8266 primero conectar GPIO0 a tierra, restablecer el módulo de WiFi de ESP8266 (lo he hecho mediante pulsador conectado al pin de reset ESP8266 y GND) luego subo el código. Después de cargar código GPIO0 se puede desconectar otra vez.
