Paso 1: Actualizar el firmware por defecto de la ESP8266

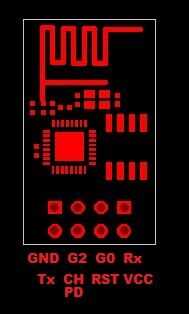

El ESP8266 tiene ocho pins, como se muestra arriba, para cargar el nuevo firmware que necesitamos para conectar el módulo como sigue:
Módulo de
GND - crear un terreno común en su protoboard y conéctelo a la misma.
VCC - conectar a la salida de tu regulador de voltaje de 3.3V.
CH_PD - también conectar a la salida de tu regulador de voltaje de 3.3V.
TX - conectar a Rx en el tablero de FTDI (Asegúrese de que está establecido a 3, 3V).
RX - conexión a Tx en el tablero FTDI.
RST - conectar a un lado del condensador electrolítico, al otro lado va a DTR en la Junta de FTDI
G0 - Conecte a GND para actualizar el firmware.
Cuando usted tenga todos los cables conectados y, conectar los 5V salida de arduino a la en el regulador de voltaje y conectar la tierra del Arduino el el suelo en el regulador. Conecta tu Arduino y el FTDI USB cables pulgadas debe tener un LED rojo en el ESP8266, un LED verde en el Arduino y no LEDs de la tarjeta FTDI (puede oscilar cuando se enchufa por primera vez). Si no tienes estos LEDs encendidos, entonces desenchufe y doble Compruebe las conexiones.

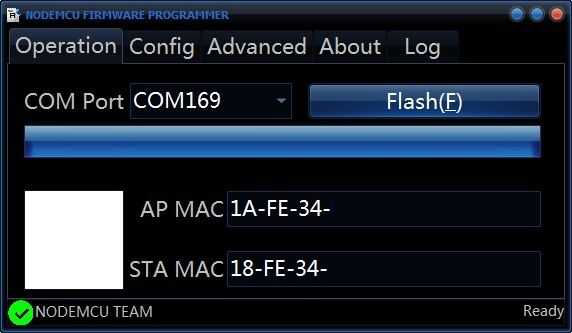

Ahora debe abrir el Software de NODEMCU. Cuando lo tengas abierto obtendrá una pantalla como la anterior. Seleccione cualquier puerto COM tu FTDI, y después haga clic en configuración - haga clic en el engranaje de la primera línea y seleccione el archivo .bin que descargó. Asegúrese de que el resto de las cajas de la señal en el lado izquierdo tiene no 'X' en ellos y que el primero de ellos hace. Elegir el desplazamiento a ser 0x00000 en la parte superior derecha cuadro desplegable. Haga clic en la ficha avanzadas y haga clic en el botón 'Restore default'. Ahora, haga clic en la ficha de operación, luego la tecla 'Flash', esto puede tomar un tiempo para flash el firmware, pero cuando se completa, un tick verde debe mostrarse en la esquina inferior izquierda de la box.get esto, desconecte la conexión de G0 a tierra y la Junta Directiva del ciclo de alimentación. La board tiene ahora el firmware actualizado.
