ESP8266 + frambuesa Pi Monitor de electricidad (2 / 4 paso)

Paso 2: El Sensor Monitor

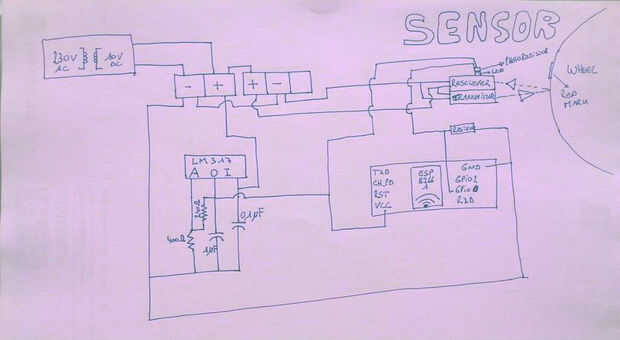

El sensor es actualmente bastante fácil. El emisor envía una señal infrarroja. La señal se refleja en la rueda de metal del metro de la electricidad. Cuando pasa la línea roja, la luz infrarroja es absorbida un poco más de lo normal. El sensor infrarrojo se establece para detectar el cambio en brillo y cambia de forma a. El ESP8266 se está ejecutando un programa simple para "cargar" y "fuego" un mensaje a la base de datos.

Lo que usted necesita para el sensor:

• transceptor infrarrojo. Usé la Keyence PZ-51. Era sobras de una máquina abre en el trabajo y es muy sensible. El electricitymeter es en una caja sellada de plexi, con una separación de 5 cm entre la ventana y la rueda. Este sensor es ideal para esta posición incómoda.
• paso regulador de voltaje. El ESP8266 necesita 3, 3V. En la curva de aprendizaje para el control de este pequeño caballo salvaje, quemé 4 de ellos! ¡ Tenga cuidado!
  • Regulador de voltaje LM317
  • resitor de 400 ohmios
  • resitor de 240 ohmios
  • Condensador de 1μF polarizado
  • 0.1µF polarizado condensador
• resitor foto + resistencia (para hacer un devider voltaje). La señal reflecte del transmisor del sensor era "no sucio", por lo que O / la señal fue dada. Sin embargo el sensor tiene un verde y rojo led en la parte superior. Normalmente si la señal es O, la luz roja se enciende, si no verde. Pero en una señal de "sucia", sólo el verde led de. La fotorresistencia monitorea la luz verde. El devider voltaje da una señal a la GPIO en el ESP8266. Simple y eficaz.
• ESP8266 wifi controlador, NodeNCU instalado. Si eres nuevo en el ESP8266 > iniciar excavación internet ;-)
• Un Arduino. Sirve para subir el script Lua a los ESP8266. El Arduino no es realmente parte de la configuración final.
• Fuente de alimentación de 10V DC (las tarifas del sensor hasta 24V)
• Ductape: cada buen proyecto debe Ductape! Tuve que usar a attatch el sensor a la caja de medidor de electricidad.
• para soldar cosas, conectores, algunos cables, placa perforada...

Cómo hacerlo:

1. Prueba el circuito electrónico con un protoboard. Encontrar el sensor adecuado para adaptarse a mi contador de electricidad, fue toda una aventura.
2. Programa de la ESP8266 (ver archivo init.lua a continuación, abrir con bloc de notas)

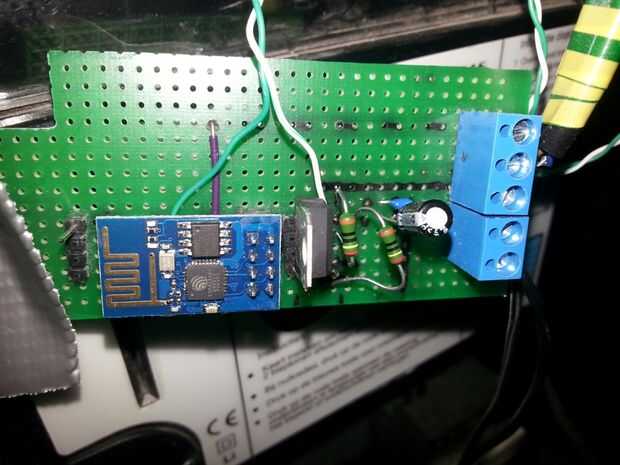

3. Soldar los componentes a la placa perforada

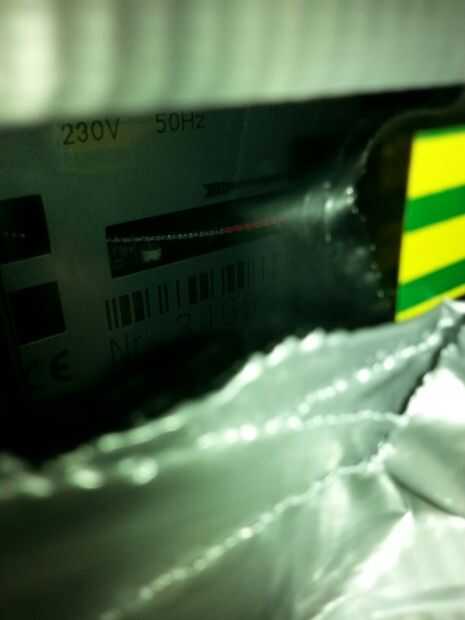

4. Conecte el sensor para el medidor de electricidad.

Nota: el sensor funcionará y enviar datos, pero por supuesto que necesitas una base de datos para almacenar los datos (ver pasos)
