Paso 3: Indicador LED
¿Estás listo? En primer lugar tenemos que el indicador LED, tiene una funcation: indican el estado de uso de baño con LEDs, si no ha utilizado el inodoro, el led verde se encenderá, si, el rojo LED se encenderá con el verde uno salir.

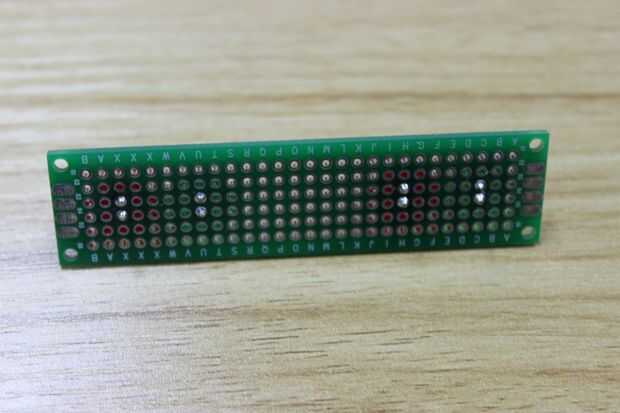

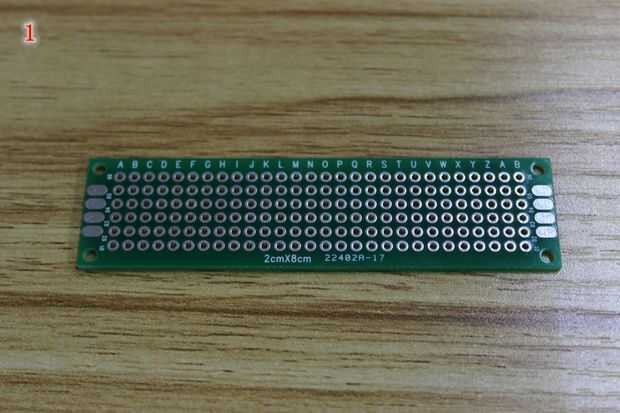

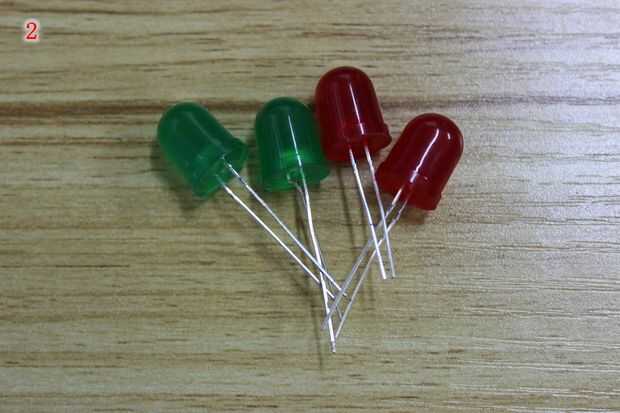

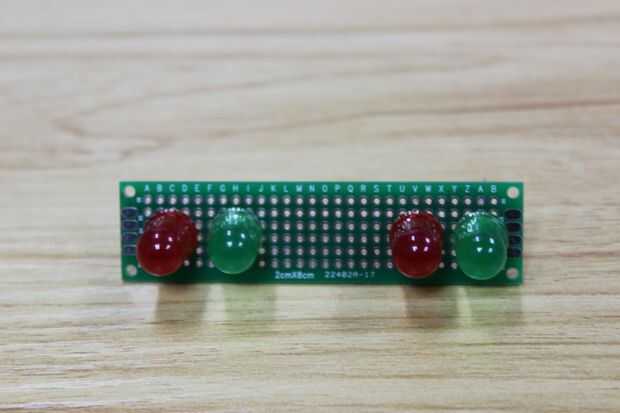

¿Conoces este protoboard de doble cara y LEDs? Así es, que tenemos que soldar los cuatro leds en la protoboard. hace que el led y circuito integratively. agradable y ahorrar más espacio. Se utilizan para mostrar el estado de aseo I y II de aseo, cada inodoro necesita dos LEDs, uno verde y uno rojo, soldar como demostraciones del cuadro.

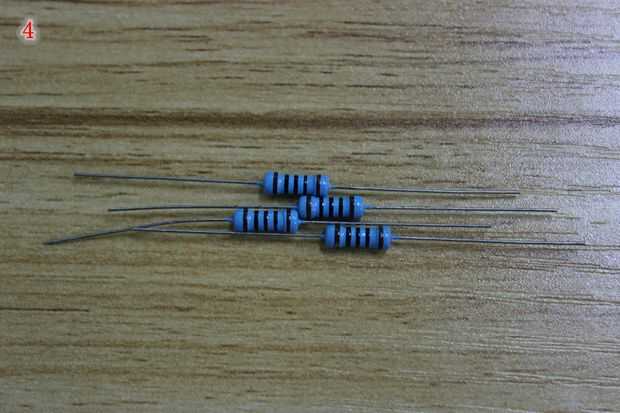

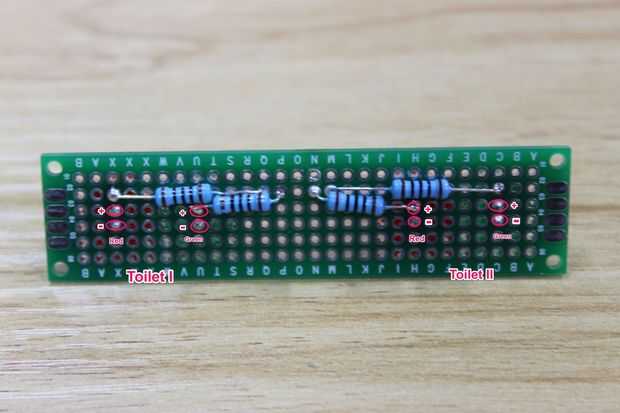

Entonces usted necesita soldar cuatro resistencias de 100Ω, ambos deben soldar con autógena con el polo positivo del LED. y el polo negativo del LED debe conectarse a tierra.

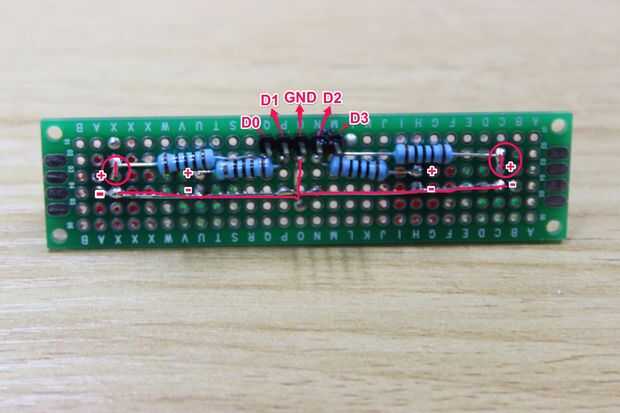

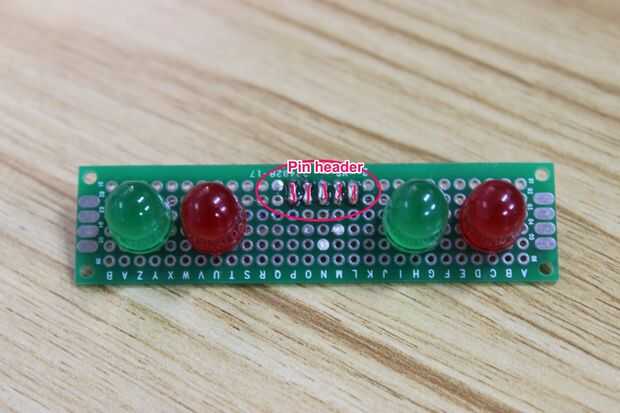

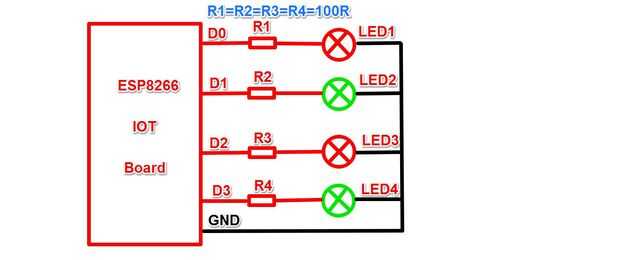

Por último, tiene un widget - una cabecera de 5 pines. Le proporciona comodidad para conectar el LED indicador de tablero de ESP8266IOT con los cables de puente, se puede hacer referencia a los cuadros anteriores sobre la conexión, los han firmado con línea roja para usted.
