Paso 11: Trabajo de soldadura

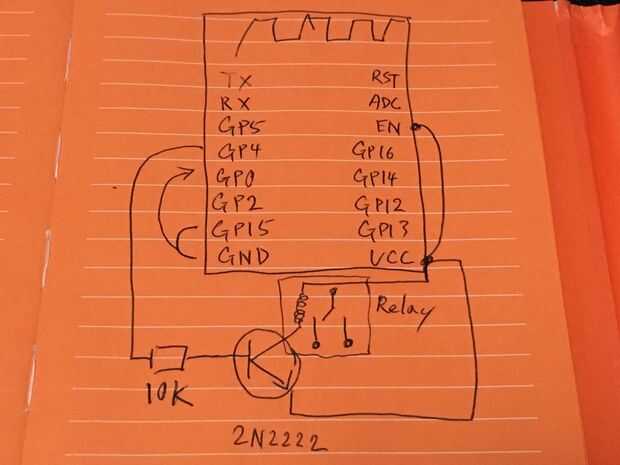

Aquí está el Resumen de la conexión:

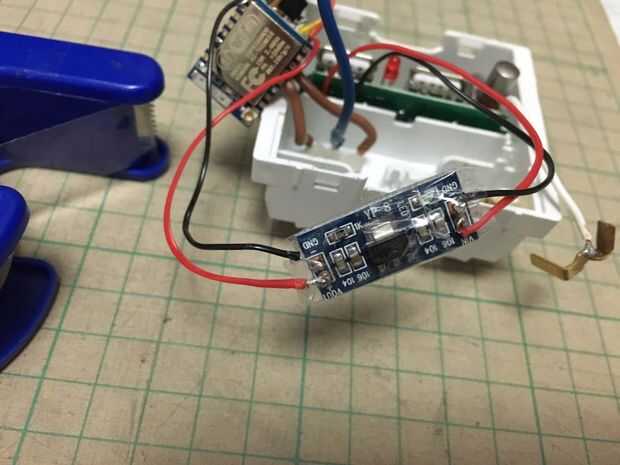

5 V a 3.3 convertidor de V DC/DC

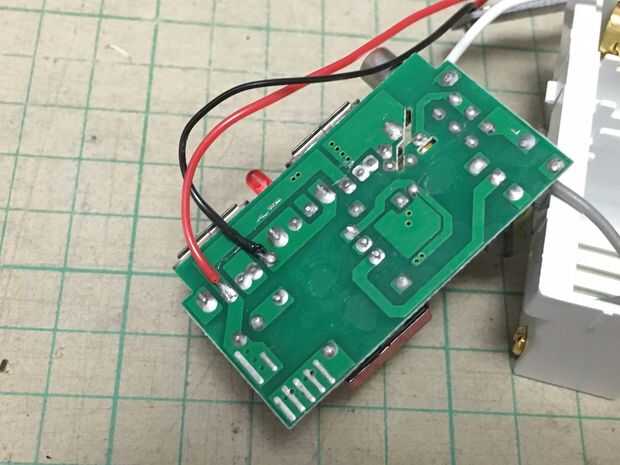

- +-IN -> panel de carga USB
- +-OUT -> ESP

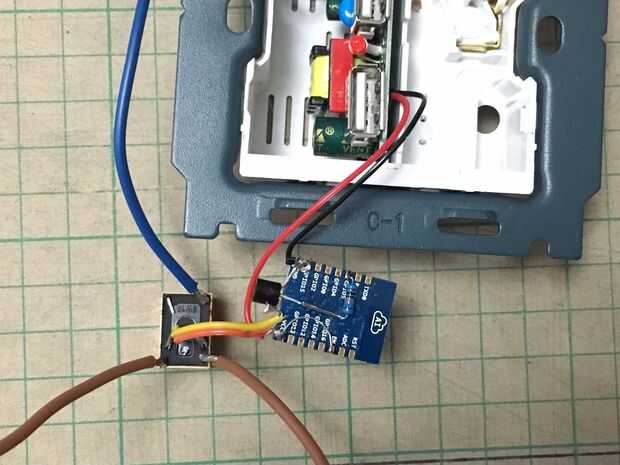

ESP-07
- GPIO15 -> GND
- GND -> GND
- AT -> 3.3 V
- VCC -> 3.3 V
- GPIO5 -> 10 resistencia K Ohm -> transistor 2N2222 base
Transistor 2N2222
- base -> 10 resistencia K Ohm -> ESP GPIO5
- coleccionista -> terminal de la bobina de relé -> 3.3 V
- emisor -> GND
Relé de

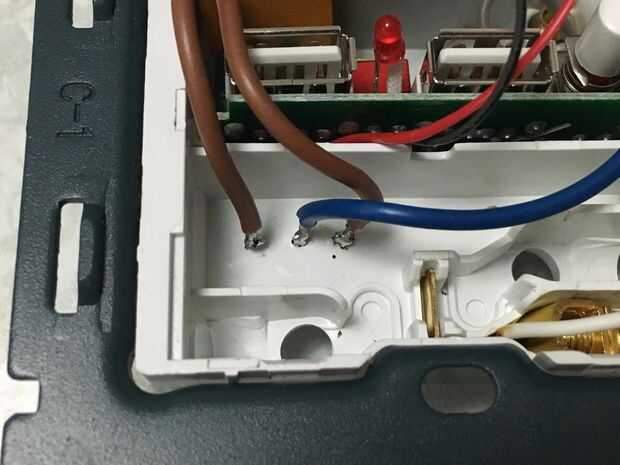

- Terminal común -> conector del bloque de Terminal
- Terminal normalmente abierto -> conector del bloque de Terminal
- Normalmente cerca de la terminal -> conector del bloque de Terminal
- Gracias a CaptClaude me recuerda debería poner un diodo paralelo a la bobina del relé (Ref.: http://music-electronics-forum.com/t4456/)
Si usted está usando ESP-01, algunos puntos que señalar. Conectar un transistor de NPN para GPIO tiene un efecto secundario que tire hacia abajo el pasador. ESP-01 solo tienen GPIO0, GPIO2, Tx(GPIO1) y Rx(GPIO3), tire abajo GPIO0 o GPIO2 encendido entrará en modo flash; conectar 2N2222 a Tx también puede arrancar normalmente. Que puede conectar al GPIO3, todo puede funcionar aleta.
