Paso 2: Datos de PCB

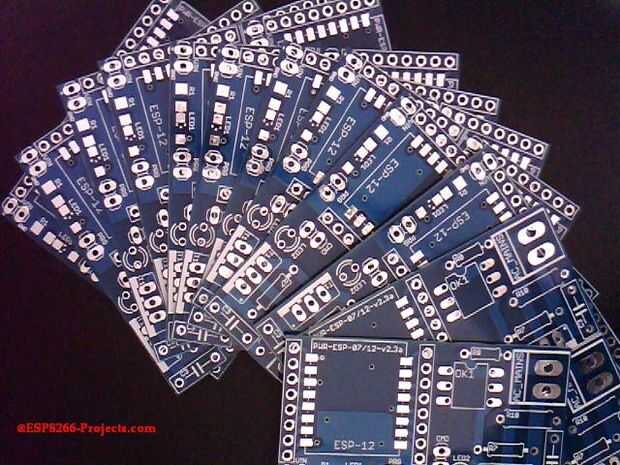

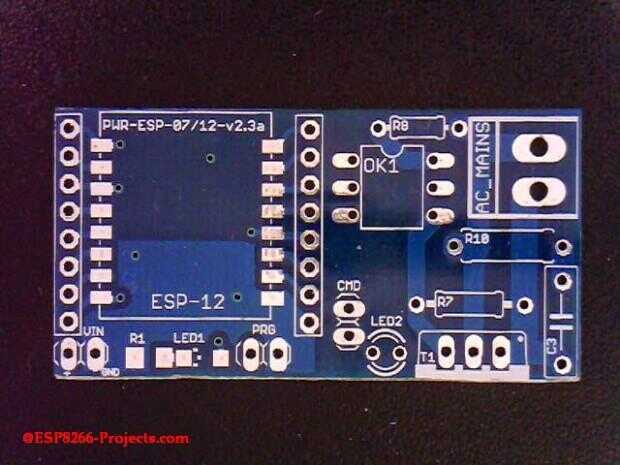

Como se puede ver en las fotos abajo MPSMv2 DevBoard PCB fue diseñado con gran flexibilidad en mente.
Tienes incluso un ESP8266 pinout acceso completo a través de 2 ranuras de expansión amistosa de protoboard para el desarrollo de futuros proyectos.

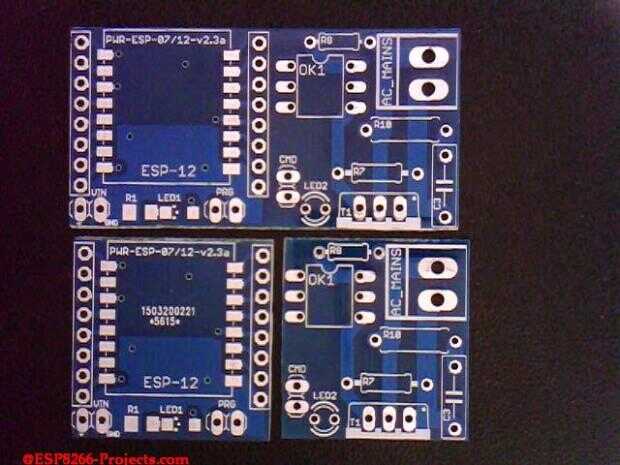

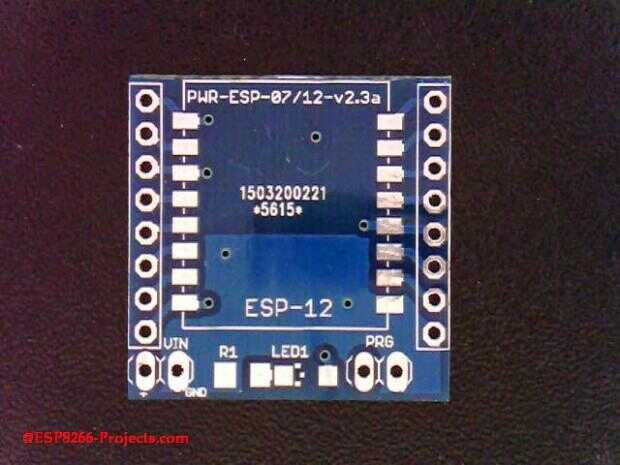

Si usted quiere tener un protoboard independiente amistoso ESP8266 adaptador con 3.3V integrado de potencia, puede cortar el tablero en 2 partes de trabajo independiente, el adaptador ESP07/12 y el interruptor Triac.
Está diseñado de manera tal que ningún daño se hará por el corte para el funcionamiento del circuito. Puede utilizar la corte parte del interruptor de red directamente con su brazo, PIC, Atmel, Arduino, cualquier MCU te gusta estos días sin ningún problema siempre y cuando tenga un pin GPIO capaz para manejar el LED del optoacoplador MOC.
