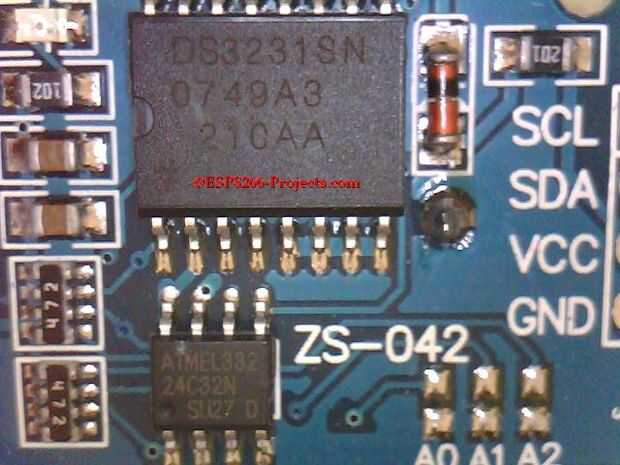

ESP8266 - registrador de datos EEPROM I2C externa - AT24C32/64 controlador (1 / 4 paso)

Paso 1: características

CARACTERÍSTICAS:

• Operación de bajo voltaje y voltaje estándar

– 2,7 (VCC = 2.7V a 5.5V)

-1.8 (VCC = 1.8V a 5.5V)

• Los dispositivos de baja potencia (ISB = 2μA a 5.5V) disponible

• Internamente organizado 4096 x 8

• Interfaz Serial de 2 hilos

• Disparador de Schmitt, filtra entradas para supresión de ruido

• Protocolo de transferencia de datos bidireccional

• Tasa del reloj de 100 kHz (1.8V, 2.5V, 2.7V) y 400 kHz (5V)

• Write Protect Pin para protección de datos de Hardware

• El modo de escritura de página de 32 bytes (página parcial escribe permitido)

• Uno mismo-tiempo de ciclo escribir (10 ms máximo)

• Alta confiabilidad

– Resistencia: 1 millón escriba ciclos

Retención de datos: 100 años

• Calidad y temperatura extendida dispositivos disponibles

• 8 pines PDIP de JEDEC, JEDEC 8 pines EIAJ SOIC, 8-Pin SOIC y 8-pin TSSOP paquetes

Del dispositivo en cascada permite hasta 8 dispositivos a compartir un común bus I2C. El dispositivo está optimizado para su uso en muchas aplicaciones industriales y comerciales, donde la baja potencia y operación de bajo voltaje son esenciales. Además, toda la familia está disponible en 2.7V (2.7V a 5.5V) y 1,8 (1.8V a 5.5V) versiones.

Para más detalles ver Hoja de datos de AT24C32
