ESP8266 Reinicio del Router automático (4 / 6 paso)

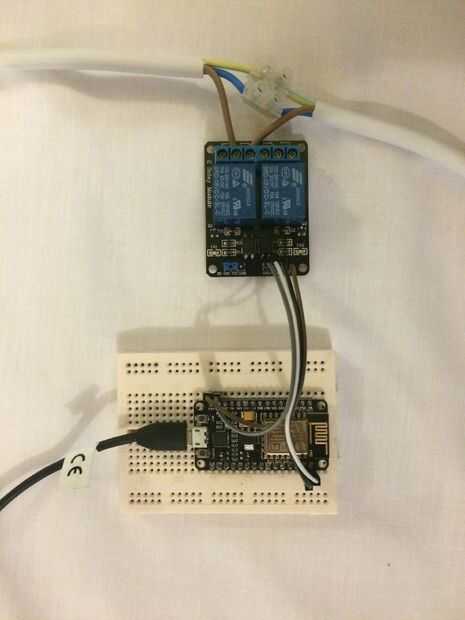

Paso 4: Conecte la placa de relé al módulo ESP

La placa de relé tiene algunas conexiones fáciles y agradables: In1, In2, VCC, GND. GND conectar a uno de los terminales GND en el ESP del tablero y conectar VCC a la conexión de VIN (esto es 5V en comparación con 3,3 v de la ESP, pero no se disparará el relé con esta baja tensión). Conectar In1 y In2 a D0 y D1 en la Junta ESP.

La placa de relé se activa tirando de las entradas a la tierra, así que no hay necesidad de preocuparse acerca de nivel de protección.

Ahora en el software!
