Paso 4: Hacer el PCB

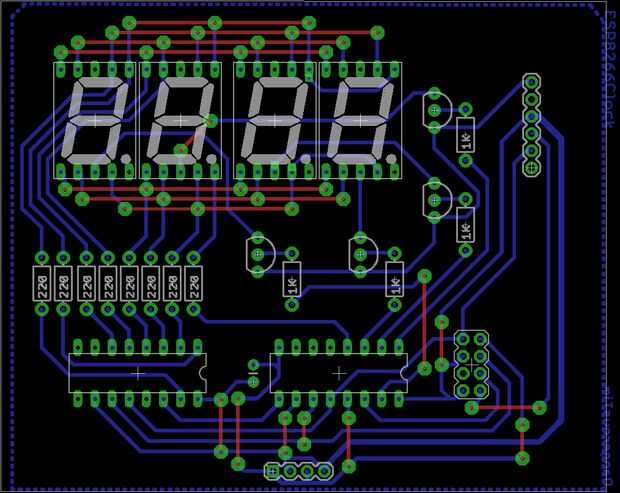

Este PCB fue diseñado en el águila de una sola cara, aunque el diseño puede ser fácilmente ajustado para una doble cara. No pasar de la PCB fabricación proceso aquí, pero aquí hay algunos métodos que puede probar si no estás familiarizado con este proceso.
Métodos para transferir el diseño del circuito en un PCB de cobre:
- Transferencia de toner, utilizando hierro (ver este otro tutorial demasiado) - utilicé este método
- Transferencia de tóner, con laminador
- Transferencia de tóner 'Frío'
- Fabricación de luz UV (con PCB previamente sensibilizado)
Métodos para grabado de PCB :
- Normal el cloruro férrico etchant (probar un método rápido) - utilicé este método
- Grabador casero
Hacer el reloj de la PCB

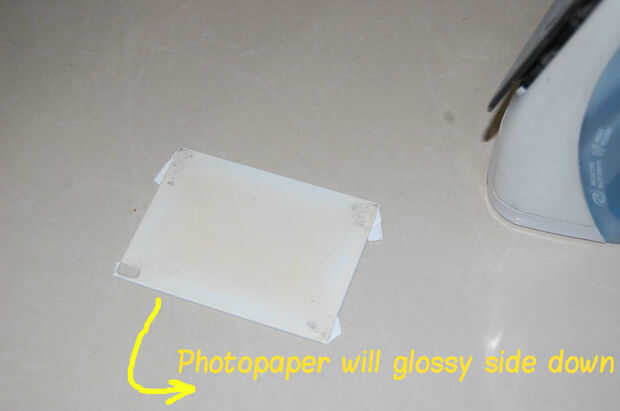

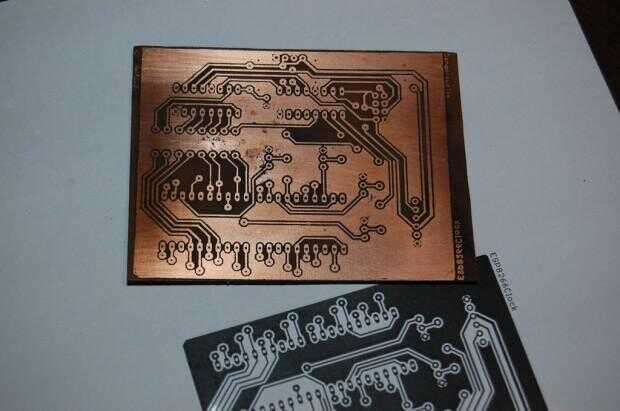

1. tóner transferencia
Nota: Imprimir la versión duplicada de la Junta de águila!

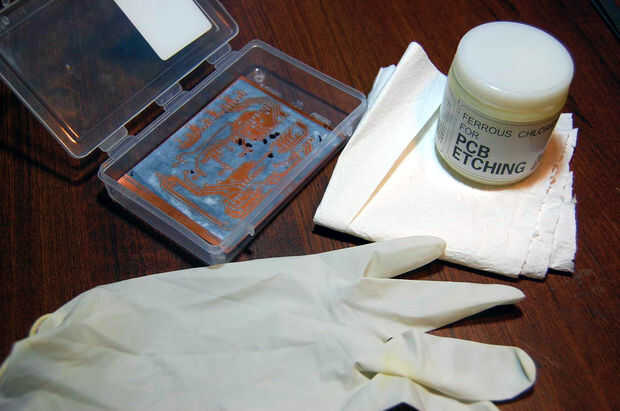

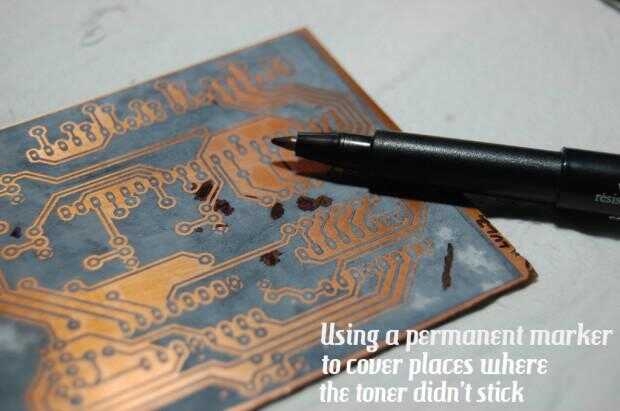

2. grabado de PCB
Materiales:

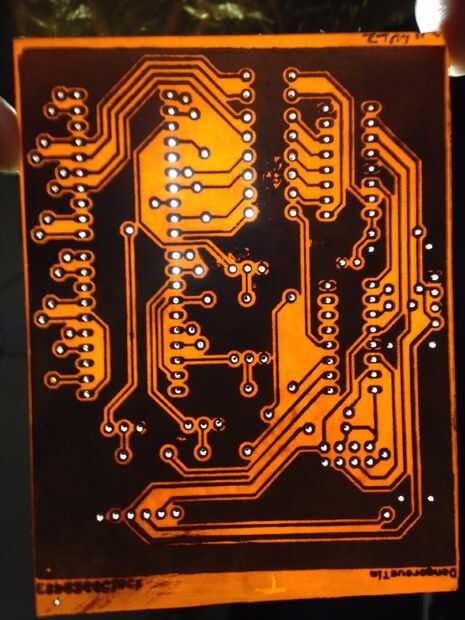

¡ Yay, una placa PCB terminada! Oh espera que perfore orificios demasiado...
3. perforado PCB
Por supuesto puede utilizar un taladro o taladro de columna si usted tiene uno. Yo no estaba dispuesto a gastar mucho en un nuevo taladro, así que en vez de eso me conformé con un dulce pequeño pcb perforación motor, alimentado por la fuente de mi sobremesa 12V. Con eso hice una prensa del taladro escueto, ver la foto de arriba!
PD: Descarga los archivos de eagle abajo!
