ESP8266 Scada SVG Modbus RTU PLC Panasonic FPX C14R

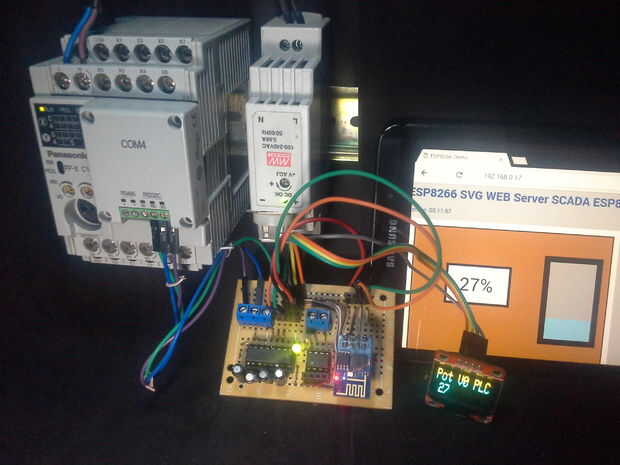

Retomando y mejorando la Aplicabilidad de este proyecto integracion en Scada Web basado en SVG ESP8266, se ha haberla comunicar el ESP8266 con un PLC (Controlador Logico Programable) Marca Panasonic FPX C14R, atravez del protocolo Modbus RTU RS232 Serial, Siendo el PLC Panasonic Maestro Modbus RTU y ESP8266 esclavo Modbus RTU.
Se ha integrado un display Oled 128 x 64 comunicado vía I2C con el ESP8266 para la visulizacion de los registros modbus del PLC.

Mas informacion Sobre Este Proyecto:
Blog PDAControl inglés

Blog PDAControl Español

Etiquetas: Arduino, ESP8266, ESP8266 ARDUINO, ESP8266 Industrial, ESP8266 PLC, ESP8266 PANASONIC
